TD2596HVS-5.0：跟 3.3V 版同 die，就換了個輸出電阻網絡
TD2596HVS-5.0 就是 HVS 家族裏出 5V 的那顆。4.5~60V 進，固定 5V/3A 出，150kHz，TO-263-5 貼片。
發佈：2026-10-10 · 分類：產品資訊
TD2596HVS-5.0 就是 HVS 家族裏出 5V 的那顆。4.5~60V 進，固定 5V/3A 出，150kHz，TO-263-5 貼片。
48V 工業母線直接懟進去，出來 5V 喂繼電器、RS485/CAN、風扇、屏這些外設。外圍還是那 5 顆料，閉着眼焊。
板子上既要 3.3V 又要 5V？兩顆 HVS 並着用，一顆 3.3V 喂 MCU，一顆 5V 喂外設，連 PCB 都能照抄
工業板上有個常見情況：MCU 要 3.3V，但板上一堆外設要 5V——RS485 收發器、CAN 控制器、繼電器、風扇、OLED 屏、USB 口。這些東西 3.3V 驅動不動，必須 5V。
48V 母線要出 5V/3A，常規做法還是那幾種：LDO 前置降壓（壓差 43V 直接熱死）、40V 耐壓片子（48V 一上電就炸）。TD2596HVS-5.0 就是幹這個的：60V 耐壓直接喫 48V，5V 固定輸出 3A，外設供電夠穩。
跟 3.3V 版比，外圍 BOM 幾乎一樣，就輸出電容耐壓從 10V 升到 16V，電感二極管完全通用
特徵
5V 固定輸出，精度 ±2%輸入 4.5~60V，48V 母線留 12V 餘量3A 持續，峯值 3.5A；150kHz 固定頻率，電感閉眼選 33µH。內置 N 溝道 MOSFET，導通電阻大概 200mΩ。逐週期限流、二次限流、150℃ 熱關斷都有。ON/OFF 腳 MCU IO 直接驅動。TO-263-5 貼片，跟 3.3V/12V/ADJ 版引腳完全兼容，-40~+125℃ 工業溫區。
架構
1. PWM 控制器：150kHz 固定頻率振盪器，內部頻率補償，電流模式控制。
2. 功率開關：集成 N 溝道 MOSFET，3A 導通能力，飽和壓降 1.16V，60V 耐壓工藝。
3. 反饋調節：內部電阻網絡出廠校準到 5V，基準源 1.23V，誤差放大器動態調佔空比。FB 腳直接接地，外面不用反饋電阻。
電氣特性
| 參數 | 條件 | 最小 | 典型 | 最大 | 單位 |
|---|---|---|---|---|---|
| 輸入電壓範圍 | 工作 | 4.5 | — | 60 | V |
| 輸出電壓 | 固定版 | 4.9 | 5.0 | 5.1 | V |
| 輸出精度 | 全溫區 | — | ±2% | ±3.5% | — |
| 最大輸出電流 | 連續 | 3 | — | — | A |
| 峯值限流閾值 | 逐週期 | 3.5 | 4.5 | — | A |
| 開關頻率 | — | 130 | 150 | 170 | kHz |
| 飽和壓降 | IOUT=3A | — | 1.16 | 1.5 | V |
| 靜態電流 | ON | — | 5 | 8 | mA |
| 關斷電流 | OFF | — | — | 200 | µA |
| 熱關斷溫度 | 結溫 | — | 150 | — | ℃ |
| 效率 | VIN=24V, IOUT=2A | — | 84% | — | — |
| 效率 | VIN=48V, IOUT=2A | — | 80% | — | — |
| 輸出紋波 | VOUT=5V, IOUT=3A | — | 50 | 100 | mVpp |
| 線性調整率 | 4.5~60V | — | 0.1% | 0.3% | — |
| 負載調整率 | 0.5~3A | — | 0.5% | 1.5% | — |
實戰 BOM
| 位號 | 型號/參數 | 選型說明 |
|---|---|---|
| U1 | TD2596HVS-5.0 | 60V 耐壓固定 5V |
| C1 | 47µF/100V 電解 | 48V 母線選 100V |
| C2 | 0.1µF/100V 陶瓷 | 緊貼 VIN 腳 |
| L1 | 33µH/5A 屏蔽功率電感 | 與 3.3V 版通用 |
| D1 | SS56（60V/5A）肖特基 | 與 3.3V 版通用 |
| C3 | 220µF/16V 低 ESR 電解 + 10µF/16V 陶瓷 | 5V 輸出用 16V，別用 10V |
| FB | 直接接 GND | 固定版不用反饋電阻 |
| ON/OFF | 接 VIN 常開 | 不用使能就接 VIN |

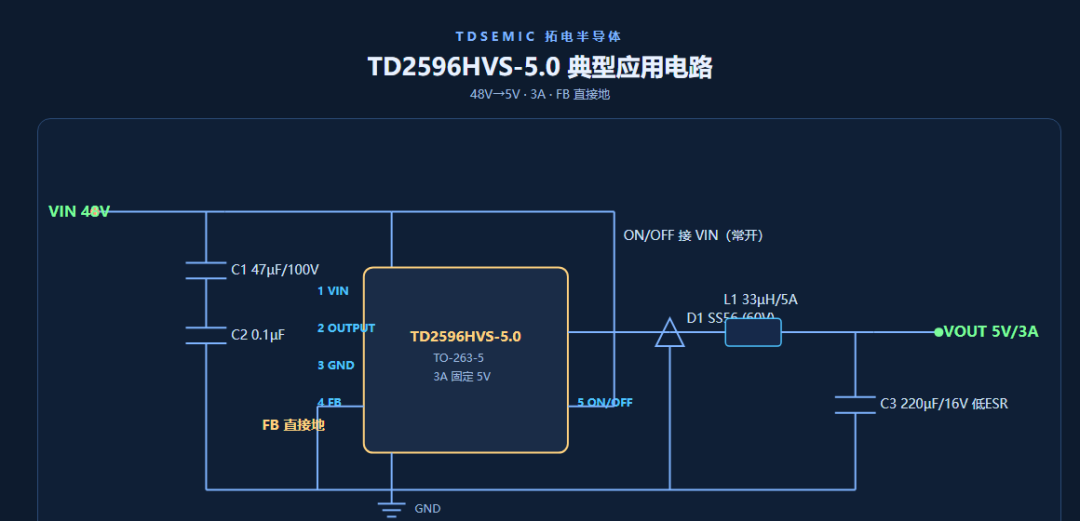

應用電路

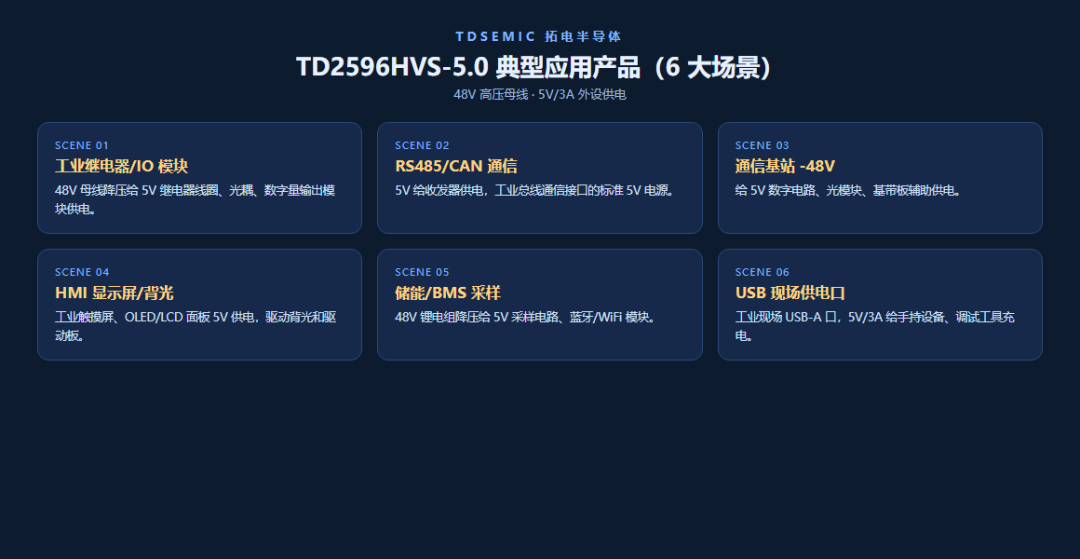

應用產品場景
規避坑位
坑 1：C3 用 10V 電容。5V 輸出選 10V 電解看起來夠，但電容紋波電流發熱後耐壓降額，建議直接 16V。
坑 2：48V 母線用 TD2596S-5.0（40V 版）。跟 3.3V 版一樣，48V 母線必須 HVS 60V。
坑 3：5V 外設同時上電浪湧大。RS485、繼電器、風扇同時啓動瞬間電流可能超 3A，C3 容量加大到 470µF，或加軟啓動。
坑 4：繼電器線圈反峯沒吸收。5V 繼電器斷開時線圈反峯電壓很高，在繼電器兩端加續流二極管，別讓它打到 VOUT。
坑 5：USB 口直接掛 VOUT。USB 規範要求 5V±5%（4.75~5.25V），TD2596HVS-5.0 輸出 5V±2% 在範圍內，但 USB 口要加自恢復保險絲和過壓保護。
坑 6：3.3V 和 5V 共板，地沒分開。3.3V 數字地和 5V 功率地在一點接地，不要大面積共地，否則 5V 開關噪聲竄到 3.3V MCU
總結：TD2596HVS-5.0跟 3.3V 版就是親兄弟，參數、封裝、外圍、Layout 全通用，就輸出電壓和 C3 耐壓不一樣。板子要 5V 外設供電，選它；要 3.3V 數字供電，選 3.3V 版；兩個都要？兩顆並起來，一顆 PCB 走天下，BOM 也好管。
