TDSEMIC 一HTM1650-TD SOP-16 如何同時管好數碼管顯示和按鍵輸入？
一塊小小的芯片，把數碼管顯示和鍵盤掃描同時管了起來。
發佈：2026-09-03 · 分類：產品資訊
一塊小小的芯片，把數碼管顯示和鍵盤掃描同時管了起來。
做家電、儀器儀表的硬件工程師，大概都遇到過這種糾結：要給產品加一塊數碼管，顯示溫度、時間、檔位；還要排一排按鍵，讓用戶能操作。顯示要佔腳位，按鍵又要佔 IO，MCU 引腳不夠用，只能加擴展芯片——板子變複雜、成本變高、BOM 變多。
有沒有一種方案，用一顆芯片就把“顯示 + 按鍵”都接管，還幾乎不佔用 MCU 資源？
TDSEMIC（拓電半導體）的 HTM1650-TD，就是爲這類場景設計的一顆帶鍵盤掃描接口的 LED 驅動控制專用 IC。
今天我們就只把三件事講清楚：它是什麼、核心參數怎麼看、設計時要注意什麼。
HTM1650-TD 到底是什麼

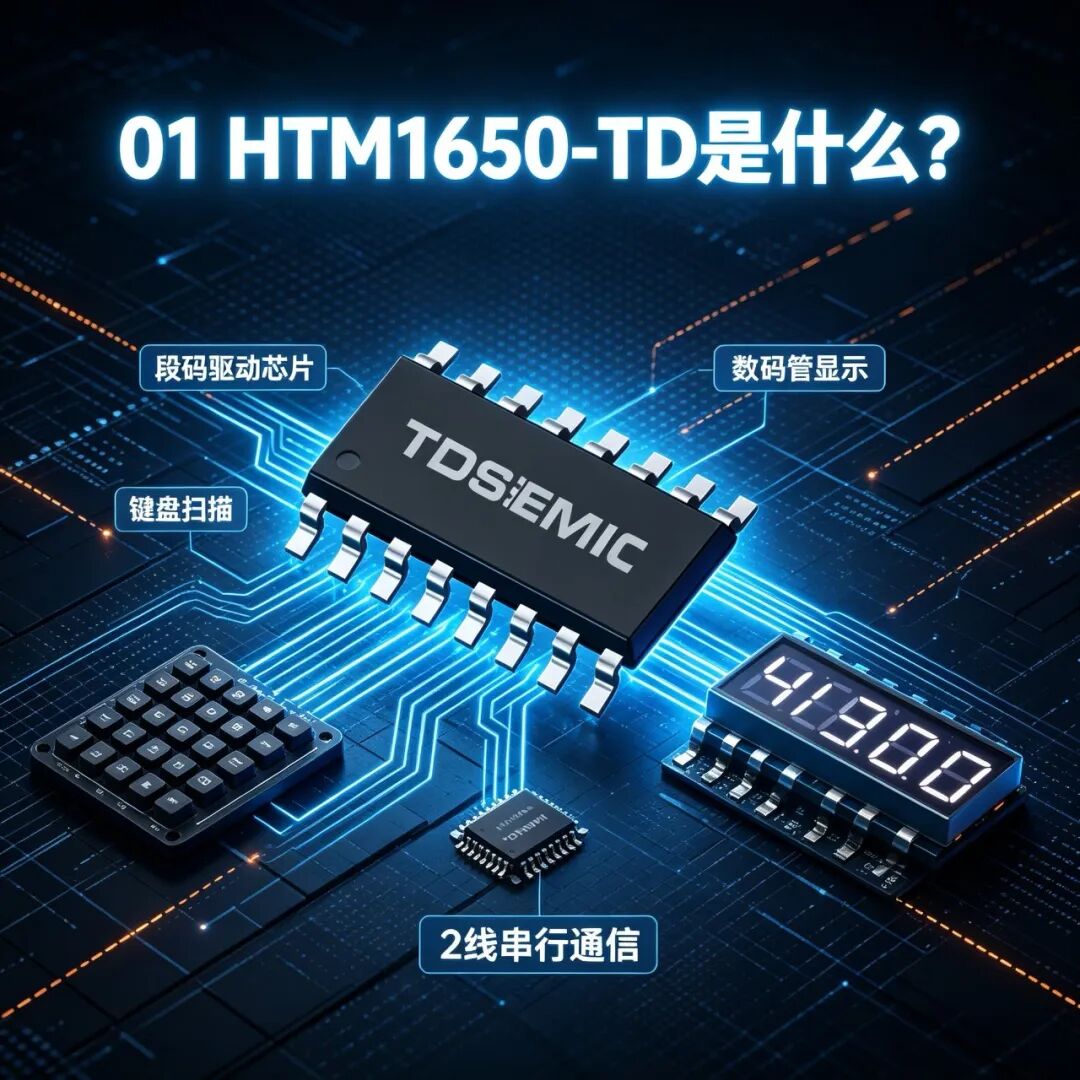

一顆芯片，同時連接數碼管、按鍵與 MCU——這就是“顯示 + 鍵盤掃描”二合一的基本形態。
一句話定義：HTM1650-TD 是一顆“LED 數碼管驅動 + 鍵盤掃描”二合一的專用芯片，內部集成了 MCU 數字接口、數據鎖存器、LED 驅動、鍵盤掃描、亮度調節等電路，一顆芯片就能完成數碼管的動態掃描顯示和矩陣按鍵的識別。
它並不是普通的多位 I/O 擴展芯片，用的也不是標準 I2C——它採用 2 線制串行接口（CLK、DAT），時序與 I2C 相近但命令格式獨立，通過專用命令字節（如 48H 設置系統參數、4FH 讀按鍵）完成控制，協議簡單、上手快。
它可以驅動 4 位共陰數碼管，支持 8 段 × 4 位和 7 段 × 4 位兩種顯示模式；同時可掃描 7 × 4 矩陣的 28 個獨立按鍵，以及 4 個組合鍵。
對 MCU 來說，原本要佔幾十個 IO 的顯示與按鍵電路，現在只需要 2 個 IO 就能接管。
02 一顆芯片，如何同時搞定“顯示 + 按鍵”
顯示驅動：芯片內置數據鎖存與位掃描電路，MCU 只需通過 CLK、DAT 把 4 位顯示數據寫入顯存（地址 68H、6AH、6CH、6EH），芯片就會自動循環掃描 DIG1～DIG4，動態點亮每一位數碼管。刷新由芯片負責，MCU 寫完數據即可去忙其他任務。
鍵盤掃描：芯片在顯示掃描的間隙定期插入按鍵掃描，DIG 作列掃描輸出、KI 作行掃描輸入，7×4 矩陣最多識別 28 個獨立按鍵，並支持 4 個組合鍵。
防抖與抗干擾：爲避免按鍵抖動和外部干擾產生誤碼，芯片內部會做 2 次掃描確認，兩次結果一致才判定按鍵有效。
亮度調節：8 級亮度 PWM 軟件可調，一句命令即可切換，夜間可整體降亮。
低功耗待機：待機電流典型值約 0.05mA，支持按鍵喚醒，適合需要省電的產品。
顯示掃描與鍵盤掃描分時複用，是這顆芯片“一芯兩用”的關鍵。
顯示驅動：芯片內置數據鎖存與位掃描電路，MCU 只需通過 CLK、DAT 把 4 位顯示數據寫入顯存（地址 68H、6AH、6CH、6EH），芯片就會自動循環掃描 DIG1～DIG4，動態點亮每一位數碼管。刷新由芯片負責，MCU 寫完數據即可去忙其他任務。
鍵盤掃描：芯片在顯示掃描的間隙定期插入按鍵掃描，DIG 作列掃描輸出、KI 作行掃描輸入，7×4 矩陣最多識別 28 個獨立按鍵，並支持 4 個組合鍵。
防抖與抗干擾：爲避免按鍵抖動和外部干擾產生誤碼，芯片內部會做 2 次掃描確認，兩次結果一致才判定按鍵有效。
亮度調節：8 級亮度 PWM 軟件可調，一句命令即可切換，夜間可整體降亮。
低功耗待機：待機電流典型值約 0.05mA，支持按鍵喚醒，適合需要省電的產品。

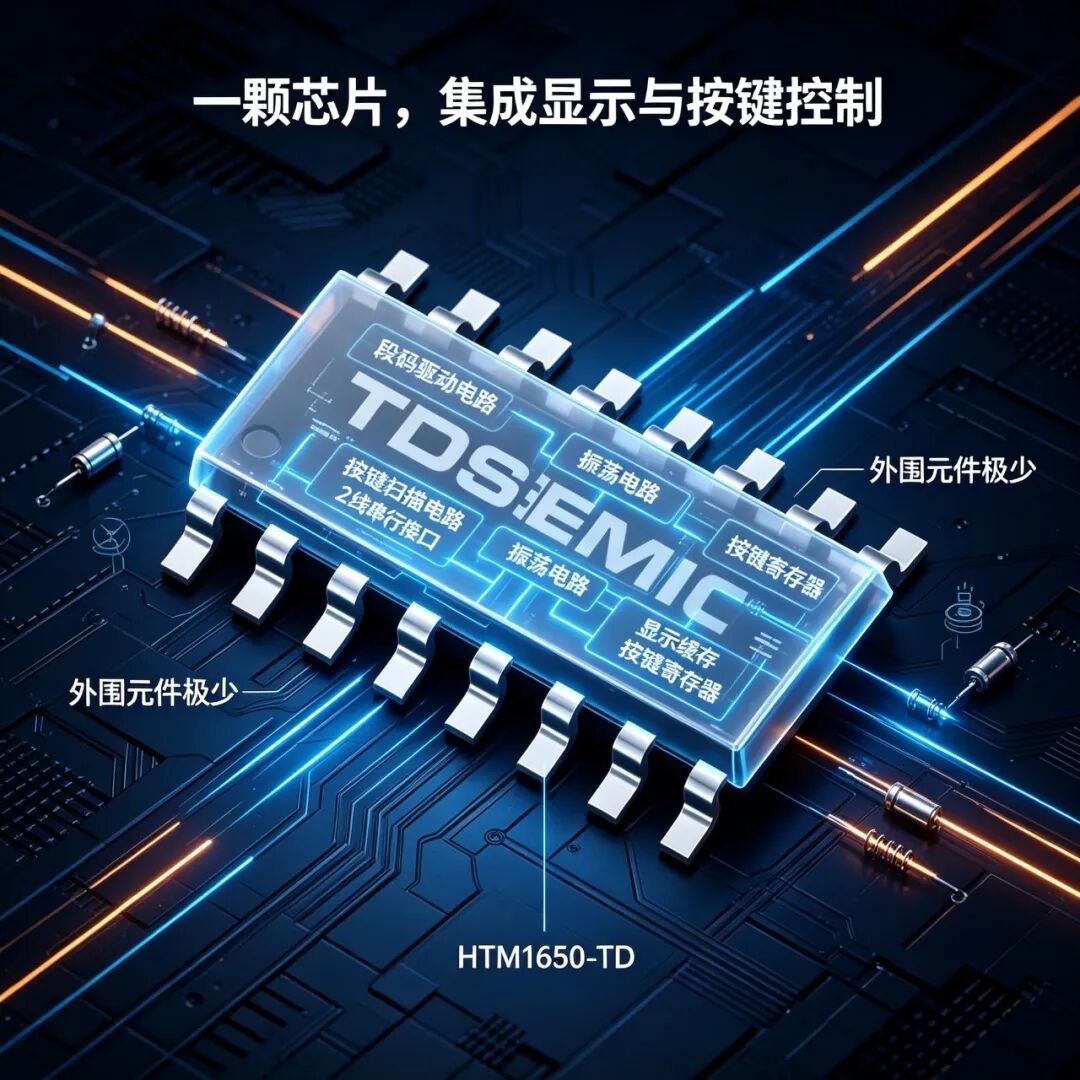

所有這些電路，都集成在這顆 SOP-16 封裝裏，外圍元件極少。
三：我們把 HTM1650-TD 的核心參數整理成一張表，並標註每個參數對設計意味着什麼。
| 參數 | HTM1650-TD 規格 | 設計含義 |
|---|---|---|
| 電源電壓 | 3V ~ 5.5V | 兼容 3.3V 與 5V 系統；驅動藍光數碼管建議 5V 供電 |
| 顯示模式 | 8段×4位 / 7段×4位 | 典型 4 位數碼管；7 段模式下 DP 腳可複用爲按鍵標誌輸出 |
| 段驅動電流 | ≥ 25mA | 單段點亮能力，驅動普通數碼管富餘 |
| 位驅動電流 | ≥ 150mA | 位掃描驅動能力，保證整位亮度均勻 |
| 亮度調節 | 8 級 PWM | 軟件可調，可做夜間降亮 |
| 鍵盤掃描 | 7×4 矩陣，28 鍵 + 4 組合鍵 | 一顆芯片同時管理顯示與按鍵 |
| 接口 | 2 線串行（CLK / DAT） | 僅需 2 個 MCU IO，最高 4Mbps |
| 內置電路 | RC 振盪、上電覆位、數據鎖存 | 外圍簡潔，無需外掛晶振 |
| 工作溫度 | -40℃ ~ +85℃ | 覆蓋工業級應用環境 |

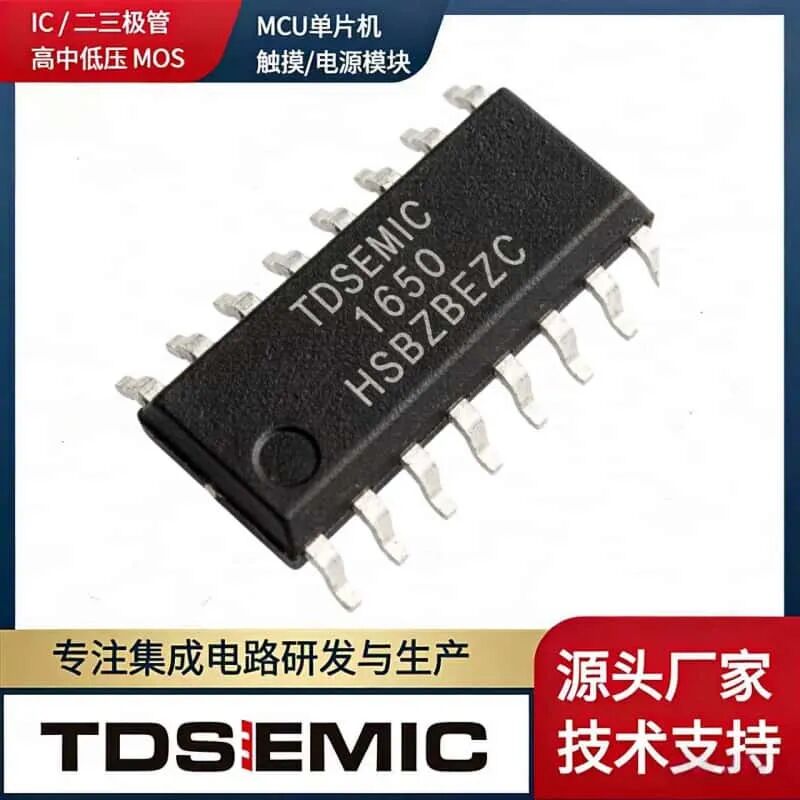

| 封裝 | SOP-16 | 主流貼片封裝，適合量產 |
四：它適合用在哪：從機頂盒到智能電錶
機頂盒、DVD / VCD：頻道號、時間、播放狀態顯示，配面板按鍵
家用電器：智能熱水器、微波爐、洗衣機、空調、電磁爐——溫度、時間、檔位顯示 + 操作按鍵，正是 HTM1650-TD 最典型的應用場景。
電子秤：重量數字顯示 + 去皮 / 單位切換鍵
智能電錶、水錶：數字讀數 + 操作按鍵
還有其他需要 24 小時長期連續工作的數碼管設備：這類芯片性能穩定、抗干擾能力強，可長期連續運行。
五 ：工程師最關心的：布板與選型注意點
電源濾波：VCC 與 GND 之間的濾波電容儘量靠近芯片放置，電源 / 地走線儘量加寬（建議不小於 0.5mm）。
通信口：DAT、CLK 建議各接 10kΩ 上拉電阻，並對地接 100pF 下拉電容。
按鍵電路：DIG 與 KI 引腳之間串聯 2kΩ 電阻，降低誤觸發風險。
供電選擇：藍光數碼管導通壓降約 3V，驅動藍光數碼管時建議 5V 供電。
強幹擾環境（如電磁爐）：適當降低通信頻率，並可在通信口串 100Ω 電阻。
讀按鍵時：與 DAT 相連的 MCU IO 需設爲輸入模式並釋放總線。
六：兼容性與國產替代：爲什麼值得關注
HTM1650-TD 採用 SOP-16 封裝，管腳佈局與主流同類 16 腳 LED 驅動芯片一致，可作爲現有方案的直接替代或備選評估。
TDSEMIC（拓電半導體）爲國內原廠，2011 年成立，產品覆蓋安防、電源管理、顯示驅動等品類。HTM1650-TD 目前在立創商城有現貨庫存，供貨與交期更有保障。
對方案商和採購來說，“顯示 + 按鍵”二合一、外圍元件少、國產現貨，意味着更低的 BOM 成本、更短的打樣週期和更可控的供應鏈。
最後我們來考慮選型前先問三個問題
判斷一顆 LED 驅動芯片適不適合你的項目，不用把參數表背完，先看三個問題
顯示位數夠不夠用（4 位以內）？
需不需要在同一塊板上同時管理按鍵？
MCU 引腳是否緊張，想省下 IO？
如果三個問題裏有兩個回答“是”，HTM1650-TD 這類“顯示 + 鍵盤掃描”二合一的芯片，就值得放進你的選型清單。
參數是死的，場景是活的。看懂參數背後的設計意圖，比背下一串數字更有用
