16 位數碼管一顆搞定：TDSEMIC HTM1640-TD 到底強在哪？
HTM1640-TD 的定位就是做 TM1640 的國產替代：同樣的 8×16 顯示、同樣的兩線串口、同樣的 8 級輝度，管腳對管腳，板子不用改就能切。差別集中在驅動電流檔位與個別電氣邊界：
發佈：2026-09-03 · 分類：產品資訊
| 對比項 | HTM1650（SOP-16） | HTM1640（SOP-28） |
|---|---|---|
| 芯片定位 | 數碼管驅動 + 鍵盤掃描 | 純 LED / 數碼管顯示驅動，無按鍵 |
| 顯示能力 | 4 位 ×8 段（最多 4 位數碼管） | 16 位 ×8 段（16 位數碼管 / 128 點 LED 矩陣） |
| 按鍵掃描 | ✅ 有，7×4 最多 16 鍵 | ❌ 無 |
| 接口 | 2 線串行 DIO/CLK（帶應答） | 2 線串行 DIN/CLK |
| 驅動電流 | 段 > 25mA / 位 > 150mA | SEG 拉流 90mA / GRID 灌流 200mA |
| 亮度調節 | 8 級 | 佔空比 8 級可調 |
| 工作電壓 | 2.8~5.5V | 2.8~5.5V |
| 封裝 | SOP-16 / DIP-16 | SOP-28 / SSOP-28 |
| 典型應用 | 電磁爐、微波爐、熱水器、電子秤、智能電錶 | LED 點陣屏、廣告牌、多位數碼管 |
01 先搞清楚：HTM1640-TD 是一顆什麼樣的芯片

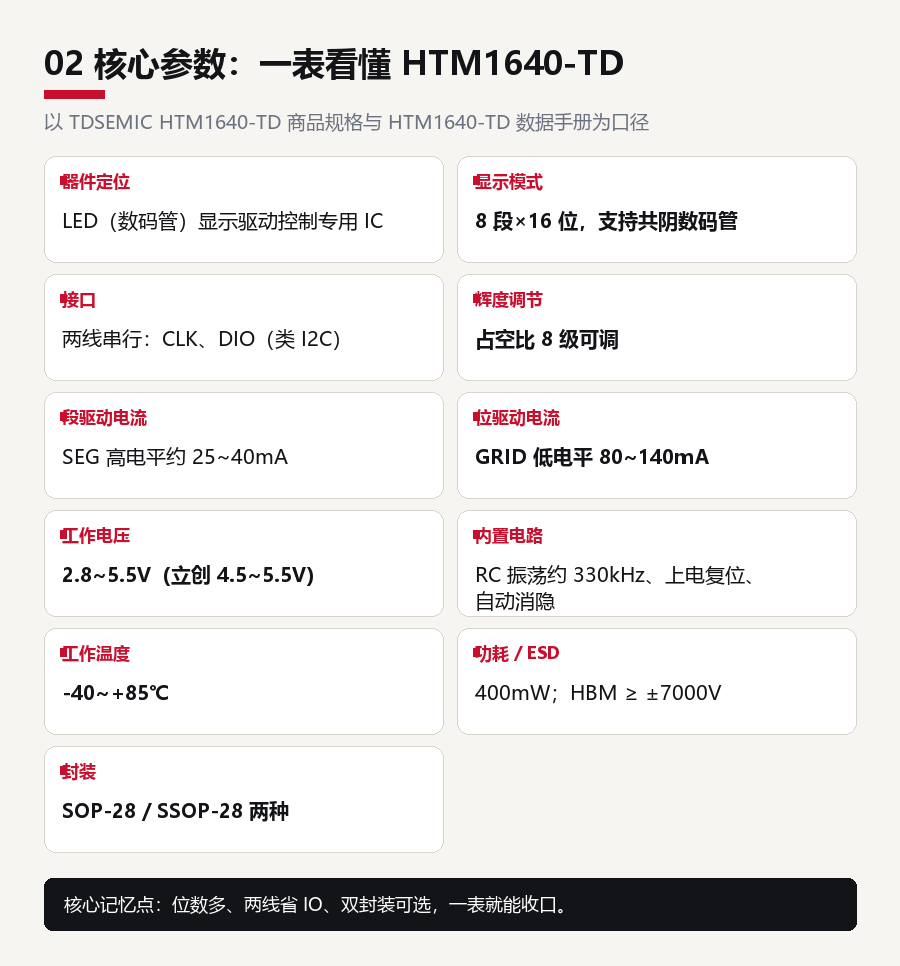

02 核心參數：一表看懂 HTM1640-TD
03 兼容對比：HTM1640-TD 與 TM1640，同一顆 1640 的兩種表達
HTM1640-TD 的定位就是做 TM1640 的國產替代：同樣的 8×16 顯示、同樣的兩線串口、同樣的 8 級輝度，管腳對管腳，板子不用改就能切。差別集中在驅動電流檔位與個別電氣邊界：
| 對比維度 | HTM1640-TD（TDSEMIC） | TM1640（天微） |
|---|---|---|
| 顯示模式 | 8 段×16 位 | 8 段×16 位 |
| 接口 | 兩線串行（手冊引腳 DIN/SCLK，與 TM1640 一致） | 兩線串行（SCLK、DIN） |
| 輝度調節 | 8 級佔空比可調 | 8 級佔空比可調 |
| 段 / 位驅動電流 | 約 25~40mA / 80~140mA | 段 60/45mA 兩檔 / 位 80mA |
| 振盪 | 內置 RC（約 330kHz） | 內置 RC（450kHz±5%） |
| 復位 / 消隱 | 上電覆位 + 自動消隱 | 上電覆位 + 自動消隱 |
| 工作電壓 | 2.8~5.5V | 2.8~5.5V |
| 封裝 | SOP-28 / SSOP-28 | SOP-28 / SSOP-28 |
| 歸屬 | 國產（四川拓電 TDSEMIC） | 國產（深圳天微） |
04 應用對比：4 個場景，看 HTM1640-TD 在哪最省事
| 應用場景 | 它做了什麼 | 爲什麼合適 |
|---|---|---|
| 家電顯示面板（微波爐 / 電磁爐 / 熱水器） | 溫度、時間、檔位多位顯示 | 8×16 驅動能力強，多位數一把帶 |
| 電子秤 | 重量 + 單位 + 去皮多位顯示 | 兩線串口省 IO，長期連續工作穩定 |
| LED 點陣 / 廣告屏 | 8×16 段位驅動，擴展顯示 | 內置 RC 免晶振，輝度 8 級可調 |
| 智能家電 / 儀表 | 多位數碼管讀數 | SOP-28 / SSOP-28 雙封裝適配板型 |
選型可以倒過來看：先數清你要顯示多少位，8 段×16 位以內的面板，它就是一塊省心的“顯示搬運工”
| 型號： | HTM1640-TD（TDSEMIC） | TM1640（天微） |
|---|---|---|
| 顯示模式 | 8 段×16 位 | 8 段×16 位 |
| 接口 | 兩線串行（CLK、DIO） | 兩線串行（SCLK、DIN） |
| 輝度調節 | 8 級佔空比可調 | 8 級佔空比可調 |
| 段 / 位驅動電流 | 約 25~40mA / 80~140mA | 段 60/45mA 兩檔 / 位 80mA |
| 振盪 | 內置 RC（約 330kHz） | 內置 RC（450kHz±5%） |
| 復位 / 消隱 | 上電覆位 + 自動消隱 | 上電覆位 + 自動消隱 |
| 工作電壓 | 2.8~5.5V | 2.8~5.5V |
| 封裝 | SOP-28 / SSOP-28 | SOP-28 / SSOP-28 |
| 歸屬 | 國產（四川拓電 TDSEMIC） | 國產（深圳天微） |
05兩個封裝怎麼選：SOP-28 與 SSOP-28
| 對比維度 | SOP-28 | SSOP-28 |
|---|---|---|
| 引腳 / 間距 | 28 腳雙列，間距 1.27mm | 28 腳雙列窄體，間距約 0.635mm |
| 體積 | 寬體，約 10.3×7.5mm | 窄體，本體約6.0×3.99mm(含引腳約9.9mm) |
| 焊接 | 手工 / 迴流焊都友好 | 適合機器貼片，手工難度略高 |
| 適合場景 | 佈線寬鬆的常規板 | 空間受限的緊湊板 |
| 主推 | 立創主推（管裝,盤裝） | 備選，窄板優先 |
