TDSEMIC HTM1618-TD顯示能切 4 檔、鍵掃 5×1
寫給每一塊既要“幾位數碼管顯示、又要幾個按鍵”的小面板。
發佈：2026-09-06 · 分類：產品資訊
寫給每一塊既要“幾位數碼管顯示、又要幾個按鍵”的小面板。
很多工程師的第一反應是"上驅動 IC 吧"，可一找又發現：要麼純顯示不帶鍵掃，按鍵還得 MCU 親自管、輪詢消抖佔 CPU；要麼功能全的封裝又大又貴，小面板根本裝不下。
HTM1618-TD 就是衝這個麻煩來的：一顆 18 腳的小芯片，3 根線（CLK、STB、DIO）對接 MCU，顯示模式四檔可切、自帶 5×1 鍵掃（5 個鍵全接管）、8 級輝度、2.8V 就能跑——顯示和按鍵一起從 MCU 上卸掉，IO 壓力瞬間小了一大半。
它憑什麼能做 TM1618 的國產替代？又會在哪裏踩坑？3 分鐘看完這篇，選型思路就清楚了。
先搞清楚：HTM1618-TD 是一顆什麼樣的芯片
一句話說清：它是一顆“5 段×7 位 ~ 8 段×4 位”可切換的數碼管 / LED 顯示驅動 IC，帶 5×1 鍵掃，3 線串口（CLK、STB、DIO）對接 MCU，一顆管住一塊小面板再加 5 個按鍵。和 HTM1616-TD 同屬小封裝 16/18 腳家族，但 1618 多了鍵盤掃描——是“純顯示”和“顯示 + 鍵掃”之間的過渡選擇。
它不是 MCU。內部集成的是 MCU 數字接口、數據鎖存器、LED 驅動、鍵盤掃描、輝度調節（佔空比 8 級可調）、上電覆位等電路——本質是“接口 + 顯存 + 掃描 + 鍵掃 + 輝度調節”的組合，把顯示和按鍵負擔一起從 MCU 上卸掉。
對“4~7 位顯示 + 少量功能鍵”的小家電面板（智能熱水器、微波爐、洗衣機、空調、智能電錶）來說，它用 18 腳小封裝把顯示和按鍵一次性收口。CMOS 工藝，內置 RC 振盪，抗干擾能力強，適合家電長期連續工作。

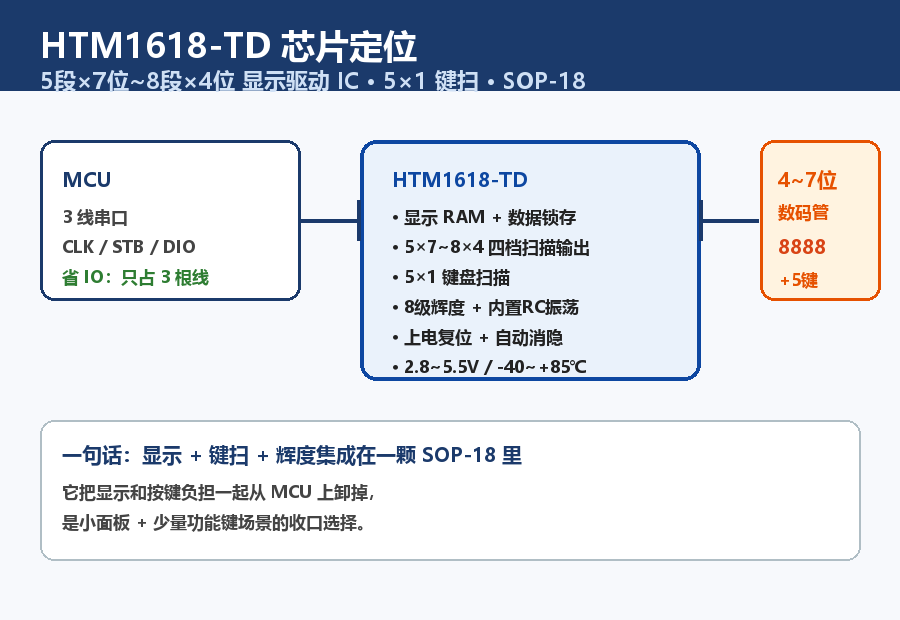

一顆小芯片，把 MCU 的顯示和按鍵負擔一起接了過去
核心參數：一表看懂 HTM1618-TD
| 參數 | 數值 / 說明 |
|---|---|
| 器件定位 | LED（數碼管）顯示驅動專用 IC（帶鍵掃） |
| 顯示模式 | 5 段×7 位 / 6 段×6 位 / 7 段×5 位 / 8 段×4 位（4 檔軟件可調） |
| 鍵盤掃描 | 5×1 矩陣（最多 5 鍵） |
| 接口 | 3 線串行（CLK、STB、DIO） |
| 輝度調節 | 佔空比 8 級可調 |
| 段驅動電流 | SEG 高電平輸出約 20mA（IOH -20~-50mA） |
| 位驅動電流 | GRID 低電平輸出 80~100mA（商品頁 80mA） |
| 工作電壓 | 2.8V~5.5V |
| 振盪 | 內置 RC 振盪（手冊約 275kHz；商品頁時鐘 15MHz） |
| 靜態電流 | 200uA（無負載） |
| 內置電路 | 上電覆位、數據鎖存、內置顯示 RAM、自動消隱 |
| 工作溫度 | -40~+85℃ |
| 功耗 / ESD | 400mW；HBM ≥ ±5500V |
| 封裝 | SOP-18（管裝） |

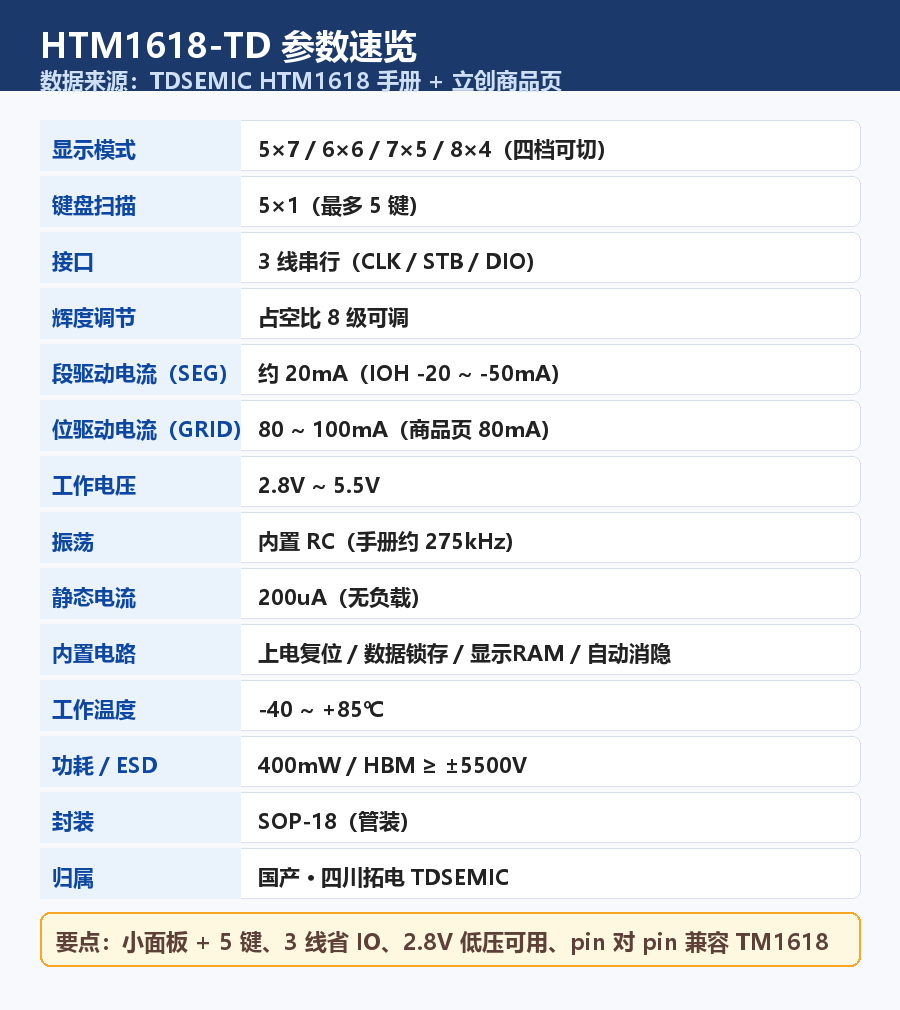

14 項參數一張表，先看顯示位數和鍵掃，再定選型
應用對比：4 個場景，看 HTM1618- TD 在哪最省事
凡是“4~7 位數值顯示 + 少量功能鍵”的數碼管面板，都是它的主場。四個典型場景
| 應用場景 | 它做了什麼 | 爲什麼合適 |
|---|---|---|
| 智能熱水器面板 | 溫度 + 時間顯示 + 模式鍵 | 7 位顯示 + 5×1 鍵掃一次收口 |
| 微波爐 / 電磁爐 | 檔位 + 時間顯示 + 功能鍵 | 3 線省 IO，小封裝適配面板 |
| 洗衣機控制面板 | 程序 + 剩餘時間顯示 + 按鍵 | 2.8V 起低壓可用，連續工作穩定 |
| 智能電錶 / 計數器 | 數值讀數顯示 | SOP-18 小封裝，板型友好 |
選型可以倒過來看：先數清要顯示幾位、要不要按鍵。4 位純顯示 → 1616；4~7 位 + 少量按鍵 → 1618；要更多按鍵 → 1650 / 1638 / 1668。
封裝怎麼選：SOP-18 一顆到位
HTM1618-TD 採用 SOP-18 單封裝，18 腳雙列鷗翼，管腳定義固定，無第二封裝變體——這是它與 1668（SOP-24/SSOP-24）、1640（SOP-28/SSOP-28）最大的不同：封裝選項最簡單，板型適配面
| 封裝信息 | SOP-18 |
|---|---|
| 引腳 / 間距 | 18 腳雙列鷗翼 |
| 體積 | SOP-18（300mil 級）中偏小封裝 |
| 焊接 | 手工 / 迴流焊都友好 |
| 現貨 | 立創 C46683635（管裝） |
SOP-18 單封裝；商品現貨爲管裝（C46683635）。與 1616 的 SOP-16 相比多 2 腳，多出的正是鍵掃相關引腳。

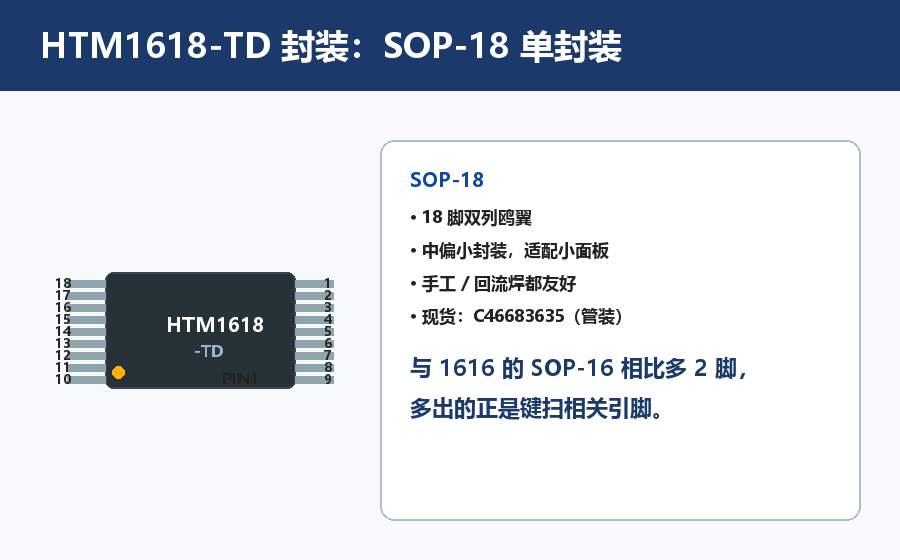

SOP-18 小封裝，顯示和按鍵一起收口
橫向對比：HT 系列六顆怎麼排，HTM1618-TD 站哪
把 TDSEMIC 的 HT 系列放一起看，HTM1618-TD 的位置很清楚：它是“小封裝 + 少量鍵掃”的一顆，5 段×7 位 ~ 8 段×4 位顯示可切，5×1 鍵掃，SOP-18——適合小面板要顯示又要 5 個以內功能鍵的場景。
| 對比維度 | HTM1618-TD | HTM1616-TD | HTM1650-TD | HTM1640-TD | HTM1638-TD | HTM1668-TD |
|---|---|---|---|---|---|---|
| 顯示模式 | 5×7 ~ 8×4（可切） | 7×4（最小） | 8×4 / 7×4 | 8×16（最長） | 10×8 | 10×7 ~ 13×4 |
| 鍵盤掃描 | 5×1（最多 5 鍵） | 無 | 7×4（最多 28 鍵） | 無 | 8×3（最多 24 鍵） | 10×2（最多 20 鍵） |
| 接口 | 3 線（CLK/STB/DIO） | 3 線（CLK/STB/DIN） | 兩線（CLK/DIO） | 兩線（CLK/DIO） | 3 線（CLK/STB/DIO） | 3 線（CLK/STB/DIO） |
| 段 / 位驅動 | 約 20mA / 80~100mA | 約 20mA / 80~100mA | >25mA / >150mA | 25~40mA / 80~140mA | 約 20mA / 80mA | 約 20mA / 80~140mA |
| 工作電壓 | 2.8~5.5V | 2.8~5.5V | 3~5.5V | 2.8~5.5V | 3~5.5V | 3~5.5V |
| 振盪 | RC 約 275kHz | RC 約 275kHz | 內置 RC | RC 約 330kHz | RC / 1MHz 時鐘 | RC 約 450kHz |
| 靜態電流 | 200uA | 200uA | — | — | 260uA | — |
| 工作溫度 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -20~+70（商品） |
| 封裝 | SOP-18 | SOP-16 | SOP-16 | SOP-28 / SSOP-28 | SOP-28 | SOP-24 / SSOP-24 |
| 一句話定位 | 小面板 + 5 鍵 | 4 位純顯示，最省 | 小面板顯示 + 鍵掃 | 長位數純顯示 | 顯示 + 鍵掃，SOP-28 一顆 | 顯示 + 鍵掃，段數鍵數最靈活 |
怎麼選一句話：只要 4 位讀數、不要按鍵 → 1616；小面板 + 5 鍵以內 → 1618；要小面板 + 更多按鍵 → 1650；要 16 位長顯示 → 1640；要 8 位大面板 + 按鍵 → 1638；要多位數 + 按鍵且封裝更小 → 1668。
使用注意：5 個坑先排掉
3 線串口不是 I2C，也沒有從機地址——時序按手冊走：STB 拉低後第一個字節是指令，STB 爲高時 CLK 被忽略。
它驅動的是共陰數碼管——選型前先確認極性：SEGn 只能接 LED 陽極，GRIDn 只能接 LED 陰極，不可反接。
上電後需按顯示模式設置（5×7 / 6×6 / 7×5 / 8×4 四選一），並按實際面板確認地址遞增 / 固定地址模式。
輝度用 8 級佔空比調，不要靠改驅動電流，否則段位電流失衡。
鍵掃最多 5×1——要更多按鍵請選 1650 / 1638 / 1668，別在 1618 上硬加矩陣。
沒有“最好的一顆”，只有“最匹配的場景”。先數顯示位數，再看要不要按鍵、要幾個鍵，最後按封裝和功耗收口，就是最快的選型路徑。
4~7 位可切顯示、5×1 鍵掃、3 線串口省 IO、2.8V 低壓可用、SOP-18 小封裝、國產 pin 對 pin 兼容 ——這就是 HTM1618-TD 的核心價值
趣點與痛點：三個冷知識，四個容易踩的坑
最後聊點輕鬆的：這顆小芯片身上，有幾個有意思的冷知識，也有幾個工程師常踩的坑。看完再決定選不選它，更穩
三個趣點，幫你記住這顆芯片
18 腳管 7 位面板 + 5 個按鍵：如果不用驅動 IC，MCU 直驅 7 位共陰數碼管要 8 段 + 7 位 ≈ 15 個 IO，再加 5 個按鍵就奔着 20 個去了；HTM1618 用 3 根線（CLK、STB、DIO）全接走——省的不只是腳，是 PCB 走線和 MCU 選型自由度。
1618 和 1616 只差 2 個腳：一個純顯示、無鍵掃（1616，SOP-16），一個帶 5×1 鍵掃（1618，SOP-18）。封裝差 2 腳，定位差了一個"按鍵"，選型時別隻看腳數相近就亂替。
5×7、6×6、7×5、8×4 四檔模式，本質是"段/位互換"：段多則位少、位多則段少，像同一張餅切成不同份數——選檔不只看"能顯示幾位"，還要看你的數碼管每段要幾個獨立腳。
四個痛點，下單前先對
這顆料怎麼報、怎麼配
料號對齊：HTM1618-TD，SOP-18 封裝，管裝。別和 1616（SOP-16、純顯示無鍵掃）混料，二者腳數、絲印不同。
用量口徑：顯示位數決定單板用量——同一塊麪板通常 1 顆驅動 IC 即可，鍵掃也含在內，不用另配獨立鍵掃芯片。
配套器件：外置只需要 3 根信號線（CLK、STB、DIO）+ 電源去耦電容，數碼管按共陰選型，按鍵直接接鍵掃矩陣即可。
貨期與起訂：國產原廠直供，現貨常規、批量可排產；特殊溫度等級或長期供貨需求，下單前和業務確認交期。
