日常乾貨分享：TDSEMIC 常見芯片封裝類型，一次看懂！

發佈：2026-09-08　·　分類：產品資訊

做電子研發、PCB Layout、SMT工藝、品質管理的同行，每天都要和各類芯片封裝打交道。很多人以爲封裝只是芯片的外殼形態，實際上封裝直接決定芯片電氣性能、散熱效果、PCB佈線難度、生產線工藝標準，更是影響PCBA良率、產品可靠性與售後故障率的關鍵因素。

這篇乾貨把拓電半導體（TDSEMIC）產品線裏最常見的封裝類型整理成一份速查：三分鐘看懂——哪個封裝裝什麼芯片、功率多大該選誰、直插和貼片怎麼權衡

封裝到底是什麼？三句話講清

人話：封裝就是芯片的“外殼 + 引腳”。晶圓上做好的裸芯片很脆弱，封裝把它保護起來，並把內部電路引到引腳上，方便焊到 PCB。

排除：封裝不等於芯片功能。同一個封裝能裝不同功能的芯片；同一個芯片也可能有多種封裝可選——比如 HT75XX 系列 LDO，就同時提供 SOT-89、SOT-23-3 等多種封裝。

關係：封裝決定三件事：能用多大功率、佔多少 PCB 面積、怎麼焊接（貼片還是直插）。看懂封裝，等於看懂這塊芯片“能扛多少活、怎麼裝上板子”。

先認識 TDSEMIC：拓電半導體

拓電半導體成立於 2011 年，具備 40 餘年行業經驗。2010 年起在四川佈局：遂寧建有封測廠和合金線（鍵合絲）工廠，成都設有晶圓設計公司。

2018 年，公司打通了“芯片設計—流片—封測—方案開發—銷售”全產業鏈；2025 年又在內江新建小封裝全工序封測工廠，覆蓋晶圓劃片、研磨、成型、電鍍、測試到包裝全流程。

它的產品線覆蓋三極管、LDO、穩壓/肖特基/快恢復二極管、TVS/ESD、MOSFET、RS-485/RS-232/CAN 收發器、LED 驅動、觸摸 IC、MCU 等。正因產品跨度大，TDSEMIC 用到的封裝類型也特別典型——從小三腳貼片到四邊引腳的 MCU 都有，正好可以當一份“封裝教材”來讀。

一：SOT-23 家族這是貼片世界裏最常見的封裝之一，TDSEMIC 的三極管、LDO、觸摸 IC 大量使用這一家族。

01：SOT-23（TO-236）：3 腳，三極管和小信號器件的主力。例：S8050、S8550 三極管。

02：SOT-23-5：5 腳，常見於 LDO、運放等小模擬芯片

03：SOT-23-6：6 腳，觸摸 IC、電源管理常用。例：TTP223-BA6-TD 單鍵電容觸摸 IC。

共同特點：體積小、成本低、適合高密度 PCB；功率普遍偏小（毫瓦到幾百毫瓦量級）。

二：想要更大功率？看這幾個“帶散熱思路”的封裝，功率需求往上走，封裝就會“長”出散熱結構——先是散熱大焊盤，再是金屬散熱片。

04：SOT-89：比 SOT-23 多一個散熱大焊盤，中功率 LDO 的常客。例：HT75XX 系列。

05：SOT-223：4 腳帶大焊盤，功率再上一檔。例：TD1117XX 系列。

06：TO-92：老牌直插三腳，小功率但手工焊接友好。

07：TO-220 / TO-263：真正的功率級。TO-220 是直插封裝，帶金屬散熱片和安裝孔；TO-263 是它的貼片版，適合 MOSFET、DC-DC 這類大電流器件。

三：二極管家族的專用封裝：SOD 與 SMA/SMB/SMC

08：SOD-123 / SOD-323：小信號二極管（開關、穩壓等），體積小、省空間。

09：SMA（DO-214AC）→ SMB（DO-214AA）→ SMC（DO-214AB）：貼片整流二極管，電流能力逐檔上升（大致 1A、2A、3A 量級，具體以規格書爲準）。例：RS1M-TD 快恢復二極管，SMA 封裝。

10：SMAF：SMA 的薄型版本，更省高度；

11：GlassMELF（LL-41）：圓柱玻封二極管，用於特殊場合。

四：多腳芯片：接口、邏輯與控制器

12:SOP-8 / SOP-14 / SOP-16（SOIC）：最通用的貼片雙列封裝，RS-485、運放、邏輯門都在用。例：ST485BDR-TD、VP3082-TD（RS-485/RS-422 收發器）。

13:TSSOP-8：比 SOP 更薄更窄，適合對板子高度敏感的場合。例：TD8205A 雙 N 溝道 MOSFET。

14：DIP-8：直插雙列，適合實驗板、手工焊接，也方便更換

15：LQFP-48：四邊都有引腳，引腳數量多，是 MCU 的主力封裝。例：STM32F103C8T6-TD（Arm Cortex-M3 單片機）。

五：一圖看懂：怎麼選封裝

六： 延伸閱讀：TDSEMIC 封裝總覽

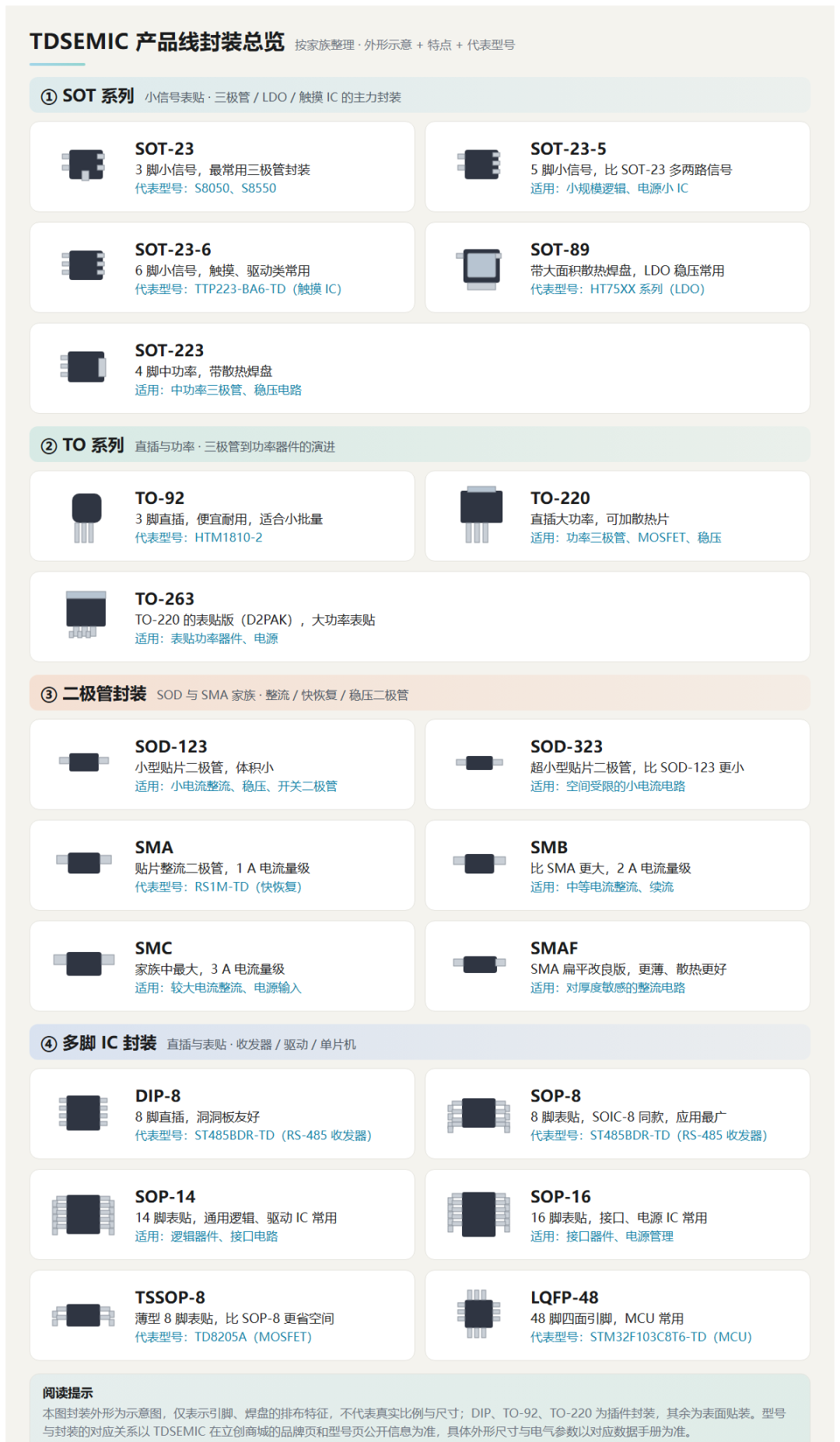

TDSEMIC 產品線用到的封裝，按家族整理成下面這張總覽圖：從三極管、二極管到多腳 IC，型號與封裝一眼對應，選型時對照查閱。

TDSEMIC 封裝家族總覽（自繪示意），僅表示引腳、焊盤的排布特徵，不代表真實比例與尺寸。

小功率，SOT-23 唱主角；要散熱，SOT-89 焊盤大。 功率再升 SOT-223；大功率 TO-220 直插、TO-263 貼片。 TO-92 三腳直插，小功率手工焊。 二極管認家族：SOD 小巧省面積，SMA/SMB/SMC 電流逐檔加。 多腳芯片：SOP 通用、TSSOP 薄，DIP 直插實驗好。 引腳幾十上 LQFP，MCU 主控不離它。 選型三問對號入座：功率多大？引腳多少？貼片還是直插？
