2：TDSEMIC TD1307Z：I2C 總線上的時間管家

發佈：2026-09-19　·　分類：產品資訊

上一篇講了 TDSEMIC 的三線串口實時時鐘 TD1302Z，這篇接着聊它家的另一顆：TD1307Z（絲印 DS1307Z，立創商品型號 DS1307Z-TD）。同樣是 SOP-8 的 RTC，TD1307Z 換成了 I2C 兩線接口，RAM 翻到 56 字節，多了電源故障檢測和可編程方波輸出。兩顆放一起，正好把產品線上最常見的兩種 RTC 用法講全。這篇重點講 TD1307Z 的參數、特性、應用和避坑，末尾附 1302 與 1307 的系列選型對比。

您列出的型號後綴含義:

TD1307：基礎型號。

• TD1307Z/TD1307ZN： “Z” 通常表示無鉛（Lead-Free），“N” 可能代表卷帶包裝。ZN 一起常表示無鉛、卷帶包裝的 SOP-8 封裝。

• TD1307N： “N” 可能代表 DIP-8 封裝（直插式），但有時也指 SOP-8，需以數據手冊爲準。通常 TD1307N 多爲 DIP-8 封裝，而 TD1307Z/TD1307ZN 爲 SOP-8 貼片封裝。

功能描述

TD1307是一款低功耗時鐘/日曆，提供秒、分、小時、日、周、月和年信息。對於少於 31 天的月份，將自動調整月末日期，包括閏年的更正。D1307作爲I²C總線上的從器件工作。通過寄存器地址實現START條件並提供設備標識碼，可以按順序訪問後續寄存器，直到執行STOP條件。

當VCC低於1.25xVBAT時，器件終止正在進行的訪問並重置器件地址計數器。此時將無法識別設備的輸入，以防止錯誤數據從超出容差的系統寫入設備。當VCC低於VBAT時，器件切換到低電流電池備份模式。上電時，當VCC大於VBAT+0.2V時，器件從電池切換到VCC，當VCC大於1.25xVBAT時，器件識別輸入。

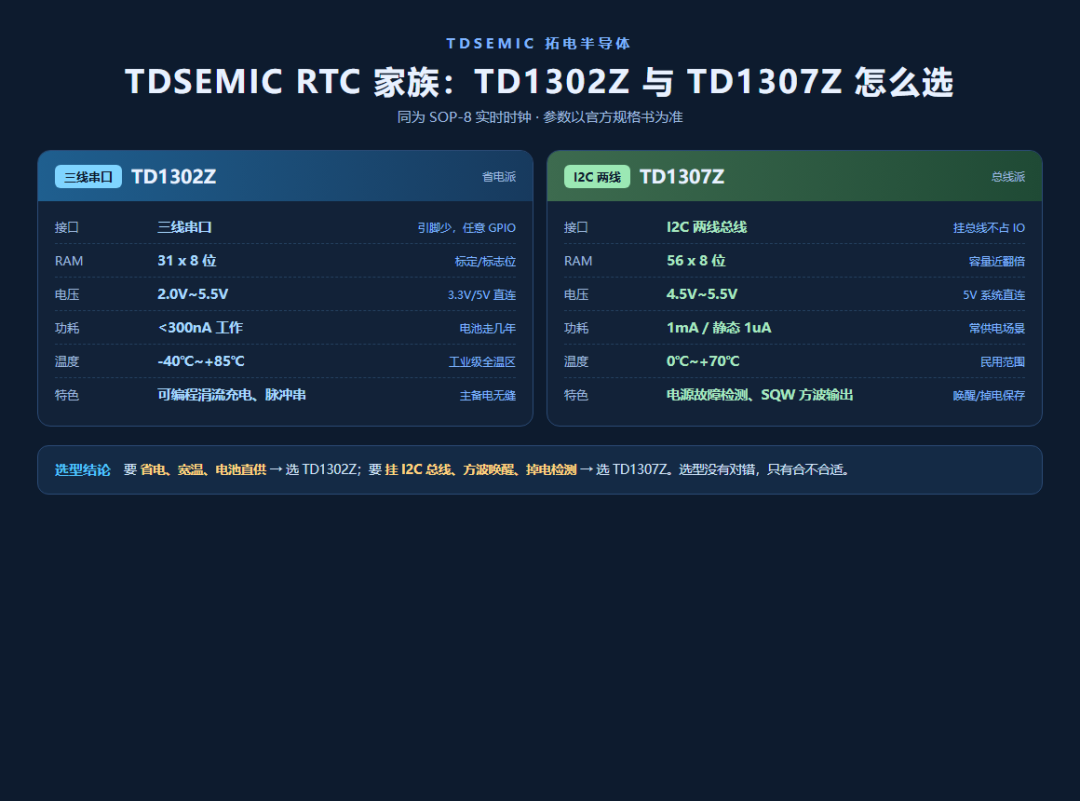

1302 與 1307 怎麼選：一張表看明白

兩顆都是 TDSEMIC 的 SOP-8 RTC，定位略有分工。我把關鍵差異整理成表，對號入座：

一句話總結：項目上 MCU 本來就有 I2C 總線、想少佔引腳、需要方波輸出或掉電檢測的，選 TD1307Z；極致低功耗、寬溫、電池直接供電的，選 TD1302Z

主要特點

簡單易用：I²C 接口簡單，寄存器設計直觀。

2. 全 BCD 碼：時間日期信息以 BCD 格式存儲，方便讀取和顯示。

3. 長續航：極低的待機功耗，一枚紐扣電池可維持時鐘和數據數年。

4. 集成度高：集成了時鐘、日曆、RAM 和方波輸出，無需太多外圍元件。

應用場景

TD1307 適用於任何需要可靠計時功能，但對計時精度要求不是極端苛刻（例如，月誤差在幾分鐘內可接受）的電子設備。

核心功能與參數

五大特性

1、I2C 兩線接口，掛總線不佔引腳：SDA/SCL 兩根線，地址與數據串行傳輸，MCU 現成的 I2C 外設直接驅動，一根總線上還能掛其他傳感器，擴展性最好。

2、56 字節非易失 SRAM：比 1302 的 31 字節多近一倍，標定參數、運行標誌、掉電時刻都能存，掉電期間數據保持。

3、電源故障檢測 + 自動切換：芯片能檢測主電源故障，主電失效自動切到後備電池供電，時間與數據無縫續跑，這是很多行業產品點名要的功能。

4、可編程方波輸出（SQW）：可編程時鐘輸出引腳，能輸出方波做定時喚醒、喂看門狗、LED 閃爍，省一路 MCU 定時器。

5、全 BCD 時鐘/日曆：秒、分、時、日、日期、月、年全部 BCD 編碼，讀取即用，閏年自動校正，配合外置 32.768kHz 晶振走時。

其餘細節：SOP-8 貼片封裝、外置晶振、帶鬧鐘輸出，工作電壓 4.5V~5.5V（5V 系統直接接），工作溫度 0℃~+70℃，靜態電流 1uA 量級。

應用領域

TD1307Z 的典型場景，圍繞四個字展開：總線、方波、掉電、記憶

1、帶 I2C 總線的智能設備：MCU 上已經有 I2C 總線（傳感器、存儲器都掛總線），RTC 順手掛上去，不額外佔 IO

2、需要定時喚醒的電池設備：SQW 方波輸出做定時喚醒，設備大部分時間休眠，到點被叫醒幹活，比 MCU 內部定時器省心。

3、需要掉電檢測的工控儀表：電源故障檢測在掉電瞬間留出時間保存現場數據，恢復供電後接着跑，適合數據記錄類產品。

4、消費電子與家用電器：電子鐘、廚房電器、影音設備、帶時鐘顯示的面板，5V 系統直連，成本低、集成簡單。

、安防與門禁考勤：考勤打卡、門禁日誌、錄像時間戳，要求時間準確且斷電不丟，RTC 是標配。

一句話總結：總線好掛、方波能叫醒、掉電有人管，是 TD1307Z 的核心價值。

選型與使用避坑

I2C RTC 的坑，多半出在總線和外圍，五個點先排掉：

1、SDA/SCL 上拉電阻：I2C 是開漏結構，兩根線必須接上拉電阻（常見 4.7kΩ），別省，省了就是通信時好時壞

2、I2C 地址確認：TD1307Z 的總線地址是固定的，掛多個器件時先覈對地址有沒有衝突

3、晶振匹配：外置 32.768kHz 晶振，負載電容匹配好、靠近芯片放，走時精度才穩。

4、後備電池：VBAT 接鈕釦電池或超級電容，注意電池電壓範圍，別把後備電壓拉得比主電還高

5、5V 系統爲主：工作電壓 4.5V~5.5V，3.3V 系統要用的話先看規格書的電平兼容說明，別直接套 1302 的接法。

參數細節以 TDSEMIC 官方規格書爲準，批量前先按樣機驗證走時精度、掉電切換和方波輸出。

總結

TD1307 是一款經典、可靠、易於使用的實時時鐘芯片，特別適合中低速、對成本敏感、開發週期短的嵌入式項目。其豐富的應用案例和開源資料，使其成爲學習和原型設計的絕佳選擇。在批量產品中，需注意其精度限制，並嚴格按手冊設計晶體振盪電路
