做 MCU 供電別選錯！LDO 和 DC-DC 的區別，一文講透
LDO與DC-DC器件的區別
發佈：2026-09-09 · 分類：產品資訊
LDO與DC-DC器件的區別
基本概念
應當可以這樣理解：DCDC的意思是直流變（到）直流（不同直流電源值的轉換），只要符合這個定義都可以叫DCDC轉換器，包括LDO。但是一般的說法是把直流變（到）直流由開關方式實現的器件叫DCDC。
LDO介紹
LDO是低壓降的意思，這有一段說明：低壓降（LDO）線性穩壓器的成本低，噪音低，靜態電流小，這些是它的突出優點。它需要的外接元件也很少，通常只需要一兩個旁路電容。新的LDO線性穩壓器可達到以下指標：輸出噪聲30μV，PSRR爲60dB，靜態電流6μA，電壓降只有100mV。LDO線性穩壓器的性能之所以能夠達到這個水平，主要原因在於其中的調整管是用P溝道MOSFET，而普通的線性穩壓器是使用PNP晶體管。P溝道MOSFET是電壓驅動的，不需要電流，所以大大降低了器件本身消耗的電流；另一方面，採用PNP晶體管的電路中，爲了防止PNP晶體管進入飽和狀態而降低輸出能力， 輸入和輸出之間的電壓降不可以太低；而P溝道MOSFET上的電壓降大致等於輸出電流與導通電阻的乘積。由於MOSFET的導通電阻很小，因而它上面的電壓降非常低。
如果輸入電壓和輸出電壓很接近，最好是選用LDO穩壓器，可達到很高的效率。所以，在把鋰離子電池電壓轉換爲3V輸出電壓的應用中大多選用LDO穩壓器。雖說電池的能量最後有百分之十是沒有使用，LDO穩壓器仍然能夠保證電池的工作時間較長，同時噪音較低。
如果輸入電壓和輸出電壓不是很接近，就要考慮用開關型的DCDC了，爲從上面的原理可以知道，LDO的輸入電流基本上是等於輸出電流的，如果壓降太大，耗在LDO上能量太大，效率不高。
DC-DC轉換器介紹
DC-DC轉換器包括升壓、降壓、升/降壓和反相等電路。DC-DC轉換器的優點是效率高、可以輸出大電流、靜態電流小。隨著集成度的提高，許多新型DC-DC轉換器僅需要幾隻外接電感器和濾波電容器。但是，這類電源控制器的輸出脈動和開關噪音較大、成本相對較高
近幾年來，隨著半導體技術的發展，表面貼裝的電感器、電容器、以及高集成度的電源控制芯片的成本不斷降低，體積越來越小。由於出現了導通電阻很小的MOSFET可以輸出很大功率，因而不需要外部的大功率FET。例如對於3V的輸入電壓，利用芯片上的NFET可以得到5V/2A的輸出。其次，對於中小功率的應用，可以使用成本低小型封裝。另外，如果開關頻率提高到1MHz，還能夠降低成本、可以使用尺寸較小的電感器和電容器。有些新器件還增加許多新功能，如軟啓動、限流、PFM或者PWM方式選擇等。
總的來說，升壓是一定要選DCDC的，降壓，是選擇DCDC還是LDO，要在成本，效率，噪聲和性能上比較。
LDO與DC/DC相比較
首先從效率上說,DC/DC的效率普遍要遠高於LDO,這是其工作原理決定的.
其次多人把 LDO 和 DC-DC 混着用，其實它們是兩種思路完全不同的電源方案。
LDO 是線性穩壓：多餘的壓差以熱量形式消耗掉，效率約等於輸出除以輸入，勝在電路簡單、輸出乾淨、噪聲低、成本低。DC-DC 是開關電源：靠電感儲能換效率，能做到 90% 以上，但電路複雜、紋波大、還要處理 EMI。
什麼時候選 LDO？主控 3.3V、傳感器 5V、模擬電路供電這類場景：電流幾毫安到幾百毫安、對噪聲敏感、壓差不大，LDO 是最省心的選擇。什麼時候選 DC-DC？大電流、輸入輸出壓差大、效率優先的場景，比如電池主鏈路降壓。
一句話：LDO 圖的是簡單、乾淨、便宜；DC-DC 圖的是效率。選錯類型，後面的坑就開始了。
LDO 內部原理與分類
很多工程師把 LDO 當“黑盒”用，其實理解內部結構對選型幫助很大。一顆 LDO 內部主要由三部分組成：基準電壓源、誤差放大器和調整管。
工作原理一句話：輸出經電阻分壓採樣，誤差放大器把採樣值和內部基準比較，自動調節調整管的導通程度，讓輸出穩定在設定電壓上。負載變重，調整管開大一點；輸入變高，調整管收一點，輸出始終保持穩定。
這裏調整管的類型直接決定“低壓差”能力：PMOS/NMOS 型調整管，壓差可以做到幾十毫伏到幾百毫伏，是真正意義上的 LDO（Low DropOut）；傳統 PNP 三極管型壓差通常在 1V 以上，只能算低壓差表現一般的線性穩壓。選型時直接看數據手冊裏的 Dropout 參數即可。
分類上，按輸出分固定輸出和可調輸出；按靜態電流分標準型和低功耗型。電池供電優先選低功耗型，HT75xxH-TD 系列就屬於固定輸出、低靜態電流這一類。
LDO 的性能指標
很多人選 LDO 只看輸出電壓對不對，剩下全憑感覺。其實有六個指標必須看懂：
壓差（Dropout）：維持穩壓的最小輸入輸出差，越小越好，低壓輸入場景的關鍵；
靜態電流（Iq）：空載時芯片自身消耗，電池待機場景越小越好；
PSRR（電源紋波抑制比）：對輸入紋波的抑制能力，單位 dB，越大越好，模擬前端重點關注；
負載調整率：負載變化引起的輸出波動，越小越穩；
線性調整率：輸入電壓變化引起的輸出波動，越小越穩；
瞬態響應：負載突變時輸出的過沖、跌落和恢復速度，動態負載場景關鍵。
看錶方法：先看壓差能不能覆蓋你的輸入範圍，再看靜態電流符不符合功耗預算，模擬類項目補看 PSRR，動態負載補看瞬態響應。指標不是越大越好，匹配場景纔是。

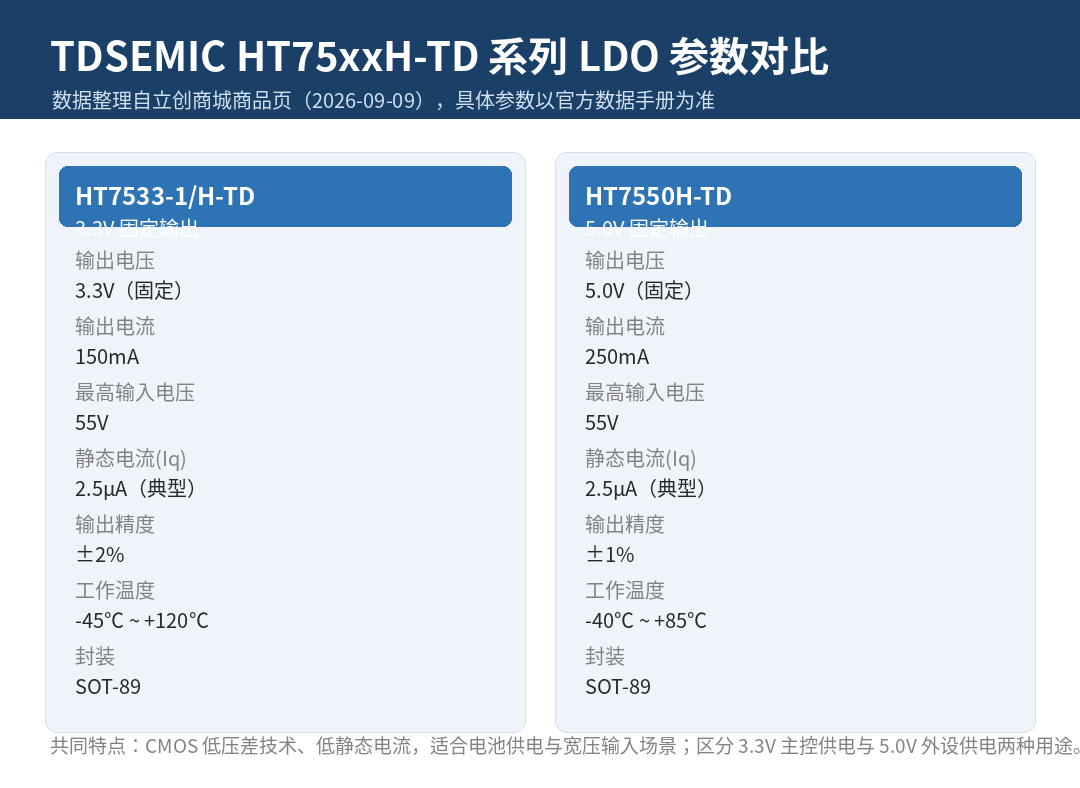

HT7533H-TD 與 HT7550H-TD核心參數
HT7533H-TD 與 HT7550H-TD 是同一系列的兩顆固定輸出 LDO，核心參數對比如下：
55V 耐壓：寬壓輸入場景很省心，電動車、工控 24V 母線、適配器後級都能直接掛，不用額外擔心浪湧擊穿；
2.5μA 級靜態電流：電池供電產品待機友好，休眠時幾乎不耗電；
低壓差：輸入電壓貼着輸出電壓也能穩住，適合電池電壓波動大的場合；
HT7550H-TD 還帶輸出短路保護和熱關斷，結溫過高時自動降流，防止系統崩潰。
需要說明的是，兩顆料的輸出電流在公開渠道存在不同口徑（150mA 與 250mA），選型時以官方數據手冊的實測值爲準，這裏不做寫死承諾。
外圍電路怎麼搭
LDO 外圍元件很少，正因如此，很多人反而不當回事。輸入輸出電容、地線走線、散熱處理，這三樣直接決定板子穩不穩。
輸入電容和輸出電容按數據手冊推薦值來選，輸入電容儘量靠近 VIN 引腳，輸出電容儘量靠近 VOUT 引腳，就近放置是硬要求，不是習慣問題。地線走單點接地、加粗處理，避免輸出電流和輸入電流在地線上互相干擾。

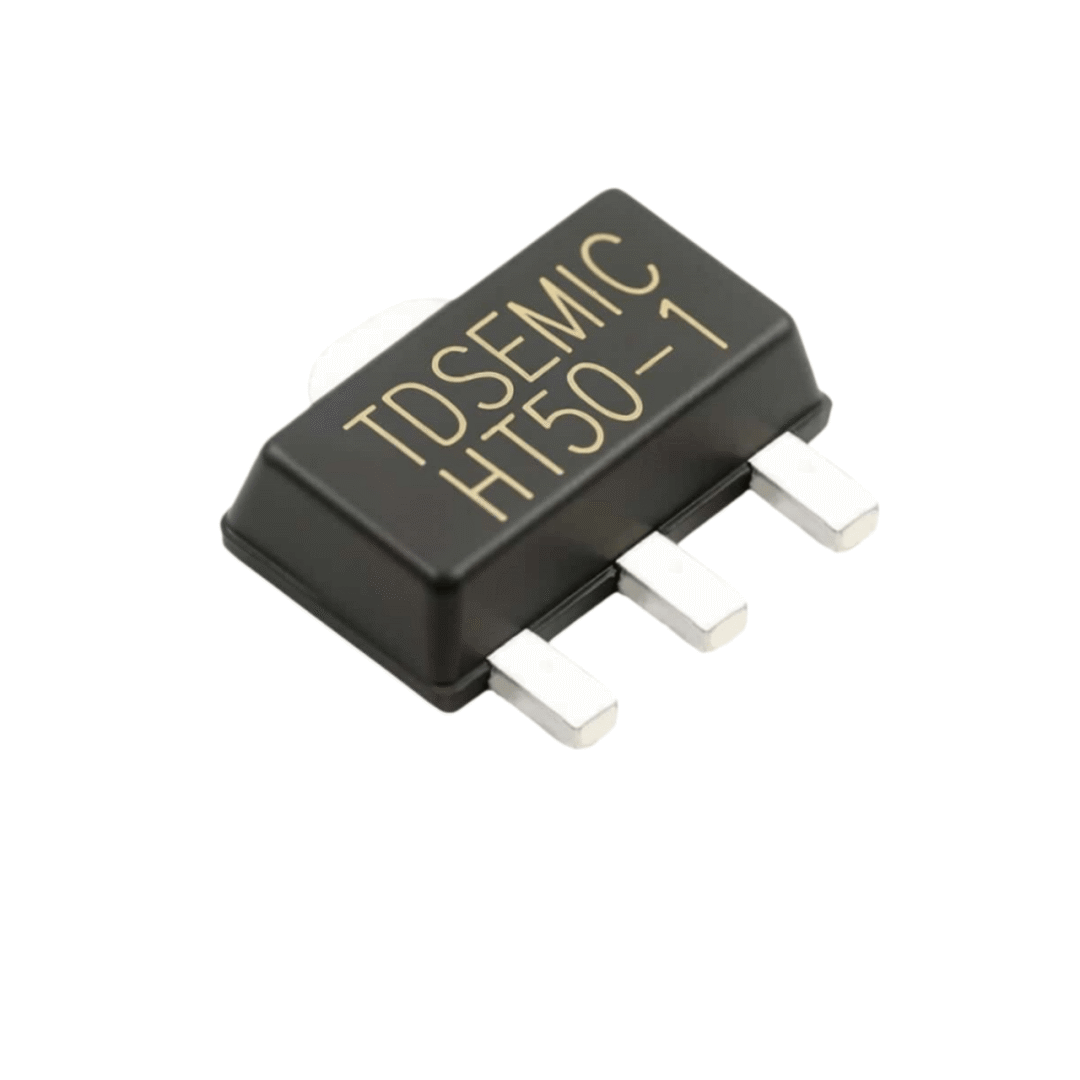

SOT-89 是中功率封裝，壓差大、電流大的時候功耗不低，散熱焊盤要接到大面積銅箔上，別讓它懸空。
坑1：壓差不夠，輸出掉壓，MCU 跑飛
這個坑我見過太多次。客戶做 3.3V 輸出，輸入側接電池，電壓從 4.2V 一路往下掉，掉到 3.5V 附近時系統就開始抽風——MCU 重啓、數據錯亂。
原因很簡單：LDO 要正常工作，輸入必須高於“輸出電壓 + 壓差”，而且壓差要按滿載工況看，不是看數據手冊裏的輕載典型值。
避坑做法：輸入電壓留足餘量，別貼着臨界值設計。電池供電項目尤其要把電池最低放電電壓算進去，而不是隻看標稱電壓
坑2：電容選錯，LDO 自激振盪
有客戶反饋板子輸出紋波很大，示波器一測波形都毛了。排查到最後，是輸出電容的 ESR 不合適——容量太小、ESR 不匹配，LDO 內部環路不穩定，直接自激振盪。
LDO 對輸出電容是有明確要求的，容量、ESR 範圍都要落在數據手冊給出的區間內。網上隨手抄來的老電路，電容參數很可能對不上你現在這顆料。
避坑做法：電容參數按數據手冊推薦值選，不要照搬舊電路。上電後用示波器確認輸出波形乾淨，沒有振盪和異常毛刺。
坑3：靜態電流不看，電池待機續航短
做電池產品最怕的就是“待機偷偷耗電”。有些 LDO 靜態電流幾個毫安，一顆料就喫掉一大塊待機預算，客戶測續航時才發現差得離譜。
靜態電流（Iq）是 LDO 自身工作消耗的電流，不管帶不帶負載它都在燒。HT75xxH-TD 系列做到 2.5μA 級，就是給這類場景準備的。
避坑做法：算待機功耗時，把 LDO 靜態電流、MCU 低功耗模式、外設關斷電流一起覈算，整條休眠通路都算清楚再定方案。
坑4：PCB 佈局不當，紋波大、高溫降流
佈局問題在樣板階段就埋下了：電容離引腳太遠、地線繞來繞去，環路面積一大，紋波和噪聲全進來了。SOT-89 的散熱焊盤沒接銅箔的話，結溫一高，帶熱關斷的料直接降流，負載稍重就掉壓。
散熱與功耗
什麼時候該換 DC-DC，

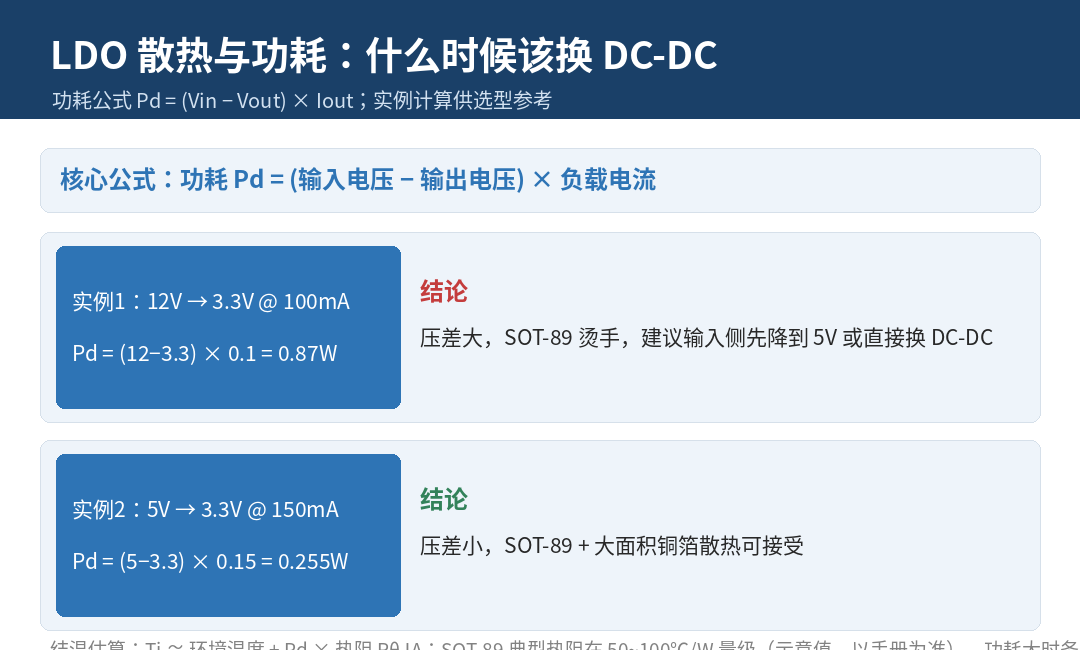

LDO 的功耗計算很直觀：功耗 =（輸入電壓 − 輸出電壓）× 負載電流。壓差越大、電流越大，發熱越厲害，這一步很多人選完型纔算，結果板子已經畫完了。
兩個實例對比很明顯：12V 直接降到 3.3V、帶 100mA，功耗 0.87W，SOT-89 根本壓不住，得先在輸入側降一級電壓，或者直接換 DC-DC；5V 降到 3.3V、帶 150mA，功耗只有 0.255W，SOT-89 加大銅箔就能扛。
判斷標準：算完功耗再估結溫（結溫 ≈ 環境溫度 + 功耗 × 熱阻），結溫超出手冊範圍，就說明這一級該換 DC-DC 了。這也是爲什麼電源架構要先把“降壓鏈路”定下來，再決定每一級用 LDO 還是 DC-DC。
選型對照
HT7533H-TD（3.3V）：給 MCU 主控供電，比如 TD32F103 系列核心板、傳感器調理電路、低功耗邏輯電路；
HT7550H-TD（5.0V）：給 5V 外設供電，比如繼電器驅動前級、通信模塊、模擬前端；
系統同時要 3.3V 和 5.0V 時，可以用“DC-DC 降壓 + 兩顆 LDO 後級穩壓”的組合，主鏈路保效率，後級保乾淨。
最後提醒一句：任何選型和替換，樣板實測是底線。輸入輸出紋波、負載響應、待機電流都要上示波器實測，參數以官方數據手冊爲準，評估通過後再考慮量產。
順帶提一句和 MCU 的聯動：LDO 的輸出噪聲和紋波會直接進到 MCU 的 ADC 採樣通道，上一篇講 TD32F103 替代時提到的 ADC 讀數漂移，很多時候不是芯片本身的問題，而是電源不乾淨。模擬採集類項目，先把供電選好，後面能省很多排查時間。
