3:TD1509-12：24V 母線壓 12V，工業現場的老黃牛

發佈：2026-09-20　·　分類：產品資訊

上個月幫一個朋友看他的工控板，24V 進來，後級一堆繼電器、散熱風扇、LED 指示條，全要 12V。他一開始圖省事，用 LDO 線性降壓，板子裝好一通電，芯片燙得能燙起泡手摸都不敢摸。我看了一眼就樂了：24V 壓到 12V，負載快 1.5A，LDO 上白浪費 18W 全變熱，不燙纔怪。

換 DC-DC，一顆 TD1509-12 搞定。這片子就是幹這個的——工業現場 24V 母線壓 12V，驅動繼電器、風扇、電機，老黃牛角色，沒什麼花哨功能，就是穩。

TD1509-12 是固定 150kHz 開關頻率的降壓型 DC-DC 轉換器，內部集成功率開關管、振盪器、頻率補償和保護電路，輸出固定 12V。FB 引腳內部已接分壓電阻，外圍只需電感、續流肖特基和輸入輸出電容。支持 0%~100% 佔空比，帶 EN 使能、過流保護、二次限流降頻和熱關斷。SOP-8，-40℃~+125℃，主打工業控制、顯示背光、繼電器驅動、電機輔助電源這些 12V 工業場景。

4.5V~40V 寬輸入；固定 12V 輸出；150kHz 固定頻率；100% 最大佔空比；1.5V 最小壓差；2A 持續輸出；內置功率管；90% 效率；EN TTL 關斷帶遲滯；熱關斷+限流+二次限流；SOP-8 貼片；工業級溫度。

應用場景

這片子不是給 MCU 供電的，它的客戶是工業現場那些「大塊頭」負載：

繼電器：中間繼電器、固態繼電器，線圈都是 12V，工控板上一堆。

散熱風扇：機櫃風扇、工控機風扇，12V 兩線三線四線都有。

LED 背光/燈帶：液晶屏背光、設備指示燈條、機櫃照明。

電機驅動：小功率直流電機、減速電機、電磁泵。

顯示面板：工業顯示屏、HMI 面板的背光和驅動板。

你會發現這些負載有個共同點：電流不大但電壓就是 12V，而且經常在工業 24V 母線環境裏。TD1509-12 就是幹這個的

應用電路

核心功能與參數

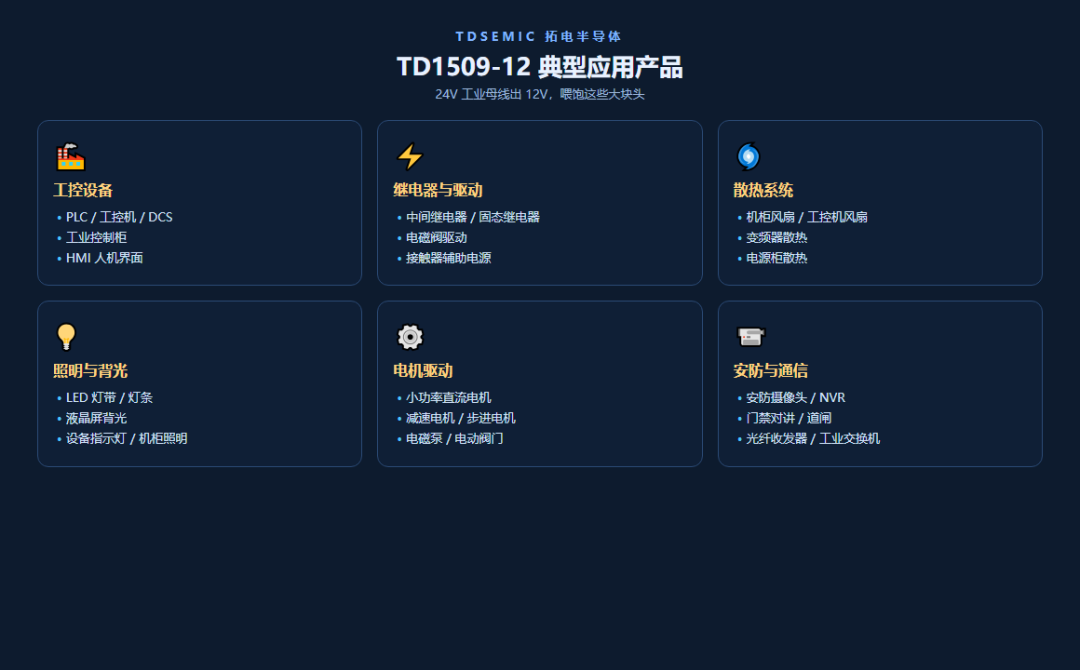

應用產品

你會發現這些負載有個共同點：電流不大但電壓就是 12V，而且經常在工業 24V 母線環境裏。TD1509-12 就是幹這個的。

翻車現場

1. 輸出電容耐壓別省。12V 輸出我一開始用了 16V 電容，上電浪湧一來鼓包了。直接上 25V 或 35V，幾毛錢的事別省。

2. 風扇啓動瞬間電流大。風扇堵轉或啓動瞬間能衝到 3A，電感飽和電流不夠直接打嗝。選電感飽和 ≥3.5A 的，別卡着 2A 選。

3. 肖特基別用 20V 的。24V 母線浪湧尖峯能到 40V，20V 肖特基直接穿。SS34 起步，最好 SS54。

4. GND 真的要鋪銅。SOP-8 這片子滿載時功耗幾瓦，底下不鋪銅、不過孔，熱關斷反覆觸發你都不知道爲什麼。

5. FB 腳別亂接。固定版本 FB 內部已分壓，你再外接電阻就是自己坑自己，懸空就行。

6. 輸入電容別省。24V 母線走線一長，紋波全靠 Cin 扛。220μF 電解 + 100nF 陶瓷，就近放。

總結

TD1509-12 是 SOP-8 功率版，散熱焊盤邏輯：底部鋪銅、多打過孔到地平面。封裝選型三問：功率多大？引腳多少？貼片還是直插？

TD1509-12 不是什麼高端片子，沒有同步整流、沒有 I2C 調壓、沒有軟啓動花活。但工業現場有時候就是要這種笨辦法：寬壓、大電流、皮實、外圍少、便宜。24V 母線出 12V 這種活，它幹得比誰都穩。

你工控板上 12V 軌現在用什麼方案？評論區聊
