8:TD2596S-ADJ:1.23~37V 可調降壓,3A 大電流實戰
TD2596S-ADJ 是 TDSEMIC 推出的 3A 可調輸出降壓開關穩壓器,採用 TO-263-5 貼片封裝。輸出由 FB 引腳外接兩個電阻的分壓比決定,輸出電壓公式 VOUT = 1

發佈:2026-09-24 · 分類:產品資訊

TD2596S-ADJ 是 TDSEMIC 推出的 3A 可調輸出降壓開關穩壓器,採用 TO-263-5 貼片封裝。輸出由 FB 引腳外接兩個電阻的分壓比決定,輸出電壓公式 VOUT = 1.23 × (1 + R2/R1),可在 1.23V\37V 範圍內自由設定。輸入 4.5\40V 寬壓,支持 12V/24V 工業總線、車載蓄電池等多種電源。內置功率 MOSFET、150kHz 固定頻率振盪器、熱關斷與逐週期限流保護,-40~+125℃工業溫度範圍。一塊板上要同時出多種電壓時,一顆可調版配不同電阻即可覆蓋,極大減少備料型號。
3A 持續輸出電流
輸出 1.23V~37V 電阻可調
4.5~40V 寬輸入
150kHz 固定頻率
內置功率管
內置熱關斷與限流
一顆覆蓋多電壓場景
100% 最大佔空比
TO-263-5 貼片封裝
-40~+125℃工業溫區
外圍僅需電感 + 二極管 + 電阻電容
核心功能與參數
| 項目 | 參數 | 備註 |
|---|---|---|
| 型號 | TD2596S-ADJ | TDSEMIC 拓電半導體 |
| 類型 | 降壓 DC-DC | 可調輸出 |
| 輸入電壓 | 4.5V ~ 40V | 寬壓 |
| 輸出電壓 | 1.23V ~ 37V | FB 電阻分壓設定 |
| 反饋參考電壓 | 1.23V | Vref |
| 最大輸出電流 | 3A | 持續 |
| 開關頻率 | 150kHz | 固定 |
| 最大佔空比 | 100% | 低壓差 |
| 保護 | 熱關斷 + 限流 + 二次限流 | 內置 |
| 封裝 | TO-263-5 | 貼片 |
| 工作溫度 | -40℃ ~ +125℃ | 工業級 |
3A 持續輸出電流
輸出 1.23V~37V 電阻可調
4.5~40V 寬輸入
150kHz 固定頻率
內置功率管
內置熱關斷與限流
一顆覆蓋多電壓場景
100% 最大佔空比
TO-263-5 貼片封裝
-40~+125℃工業溫區
外圍僅需電感 + 二極管 + 電阻電容
應用電路

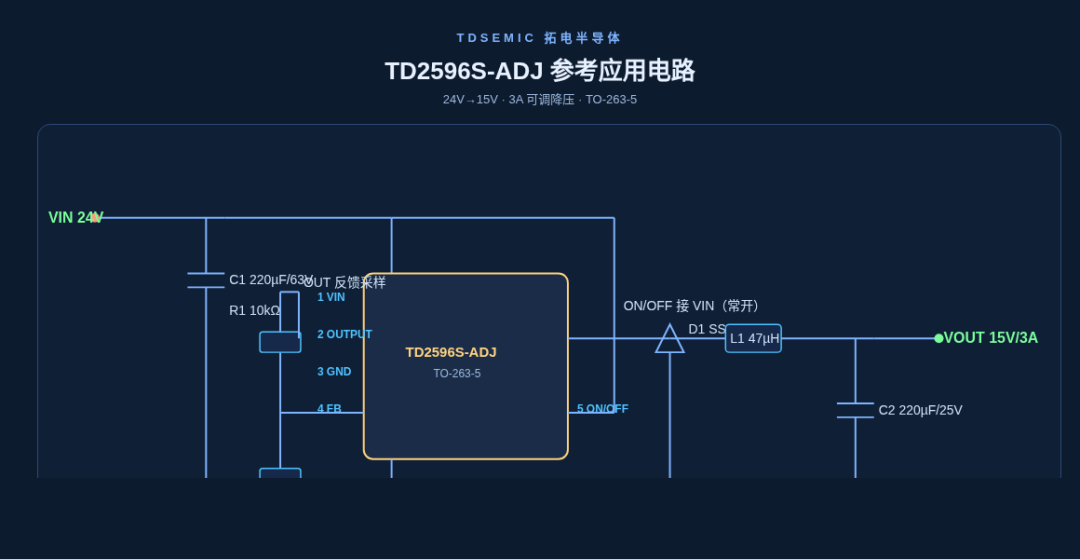

24V→15V 實戰:IN 接 24V,OUT 出 15V/3A,R1=10kΩ、R2=112kΩ,外圍 1 電感+1 肖特基+2 反饋電阻+電容:

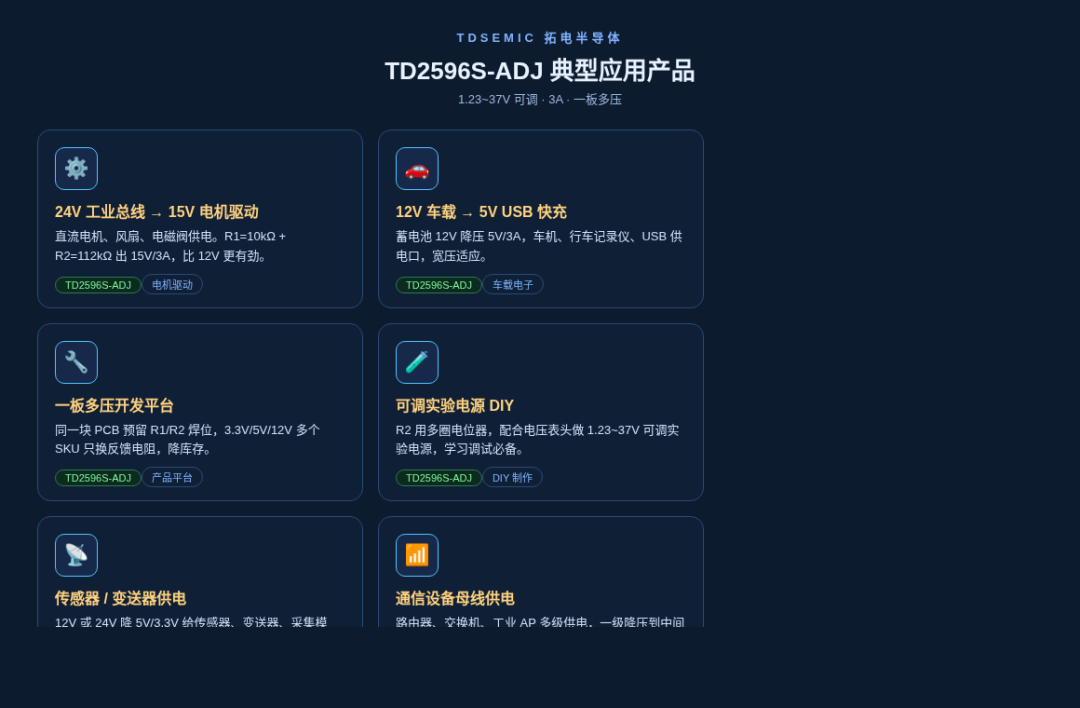

應用場景
多電壓產品平臺:同一主板做 3.3V/5V/12V 多個 SKU,只換反饋電阻。
電機驅動:24V 總線降 15V 給直流電機或風扇,比 12V 更有勁。
傳感器供電:12V 降 5V 或 3.3V 給傳感器、變送器,寬壓適應不同傳感器。
車載電子:12V 蓄電池降 9V/6V 給記錄儀、顯示屏,不挑設備。
可調電源 DIY:配合電位器做 1.23~37V 可調實驗電源,學習必備。
通信設備:基站、路由器的多級供電,一級降壓到中間母線電壓。

翻車現場
1. 反饋電阻用錯精度。R1/R2 必須 1% 精度,5% 電阻輸出偏 5% 以上,傳感器供電直接廢。
2. 電感選小了。3A 輸出電感至少 33μH/3A,大壓差用 47μH,小了嘯叫+發熱。
3. 反饋走線太長。FB 引腳走線遠離電感 SW 節點,否則開關噪聲串進去輸出紋波爆炸。
4. 二極管用普通 1N4007。必須肖特基(SS34/SS54),普通二極管反向恢復慢,效率掉到 60%。
5. 散熱銅箔不夠。TO-263 底部散熱焊盤鋪至少 1cm² 銅箔,3A 滿載過熱保護。
6. 輸出電容 ESR 太高。輸出要低 ESR 電解+陶瓷並聯,純電解紋波壓不下去。
總結
可調版是產品經理的最愛——一顆芯片打天下,改電阻就改電壓。工程師記住一個公式就夠:Vout = 1.23 × (1 + R2/R1)。TDSEMIC 這顆 TD2596S-ADJ 和固定版引腳完全兼容,設計時留個電阻位,後期改版不用動 PCB。你做過一板多壓的產品嗎?評論區聊聊。
